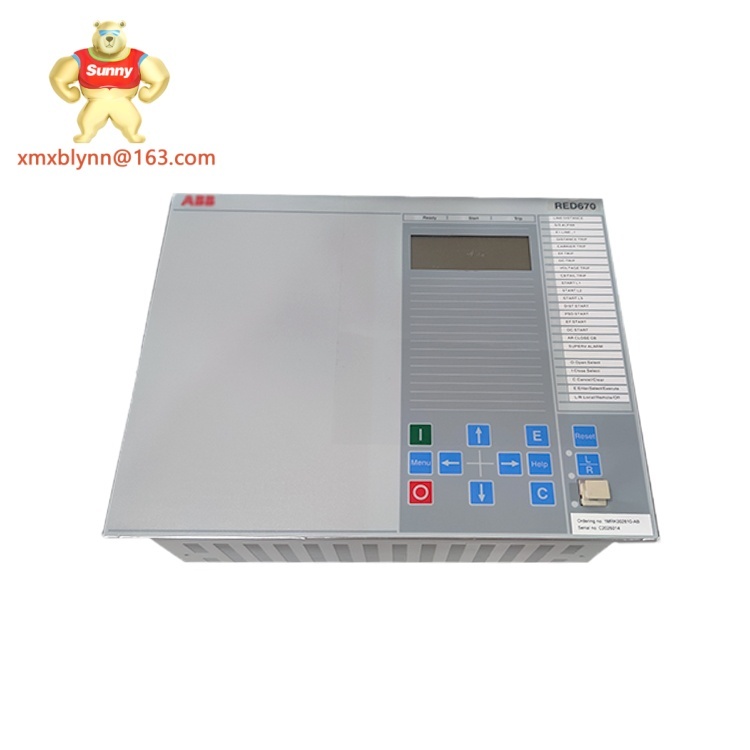

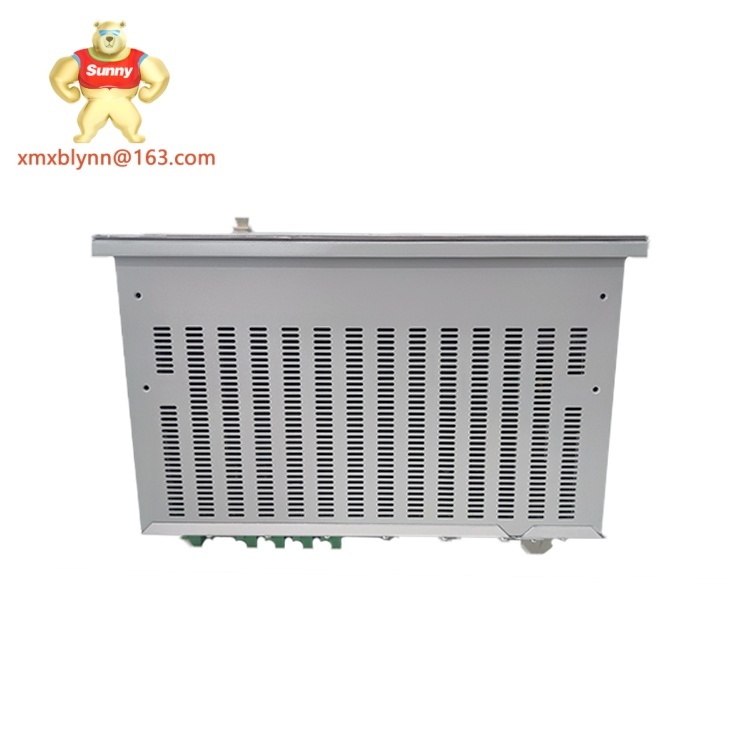

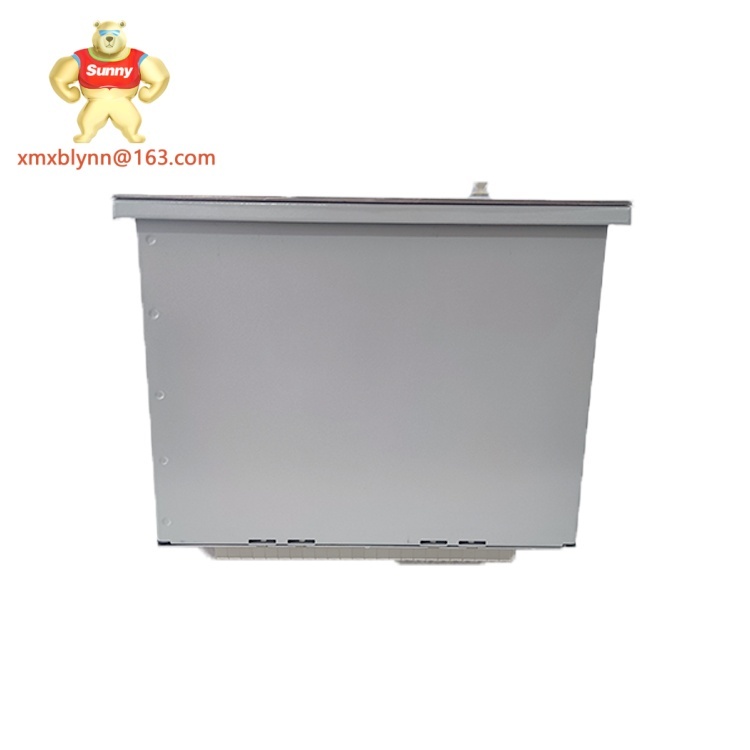

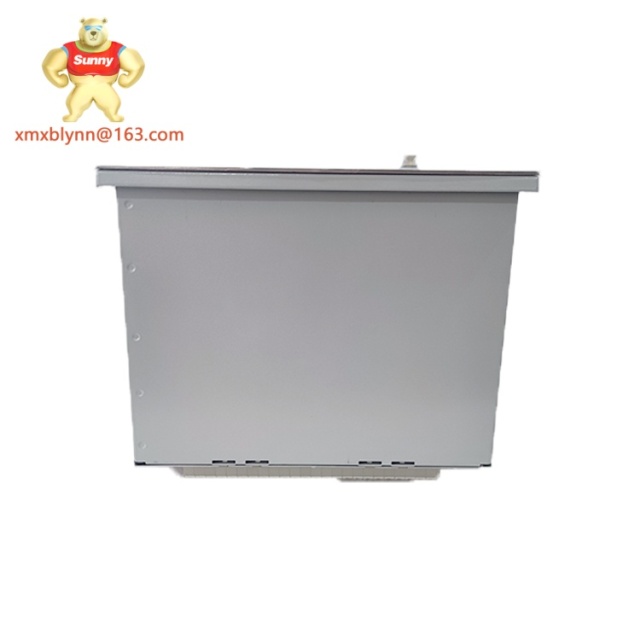

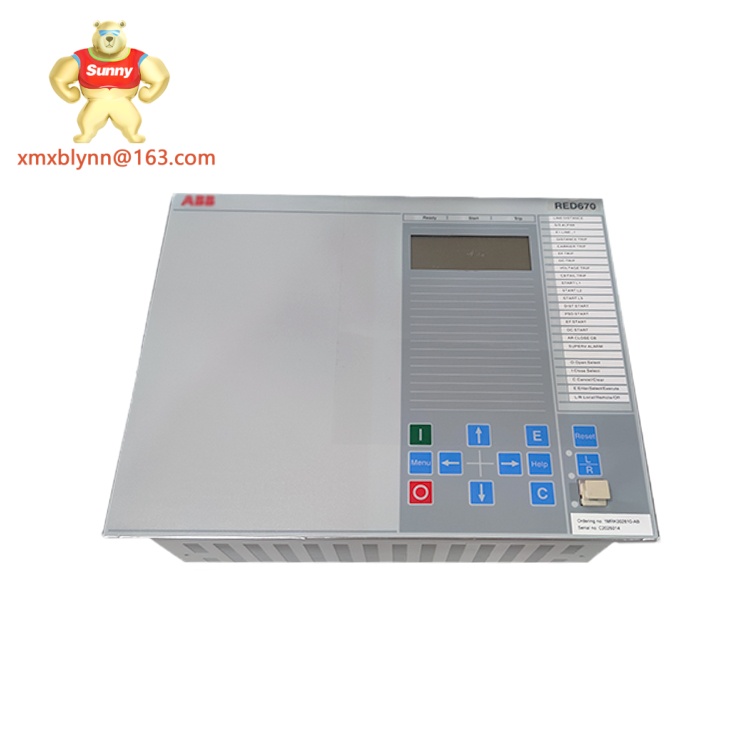

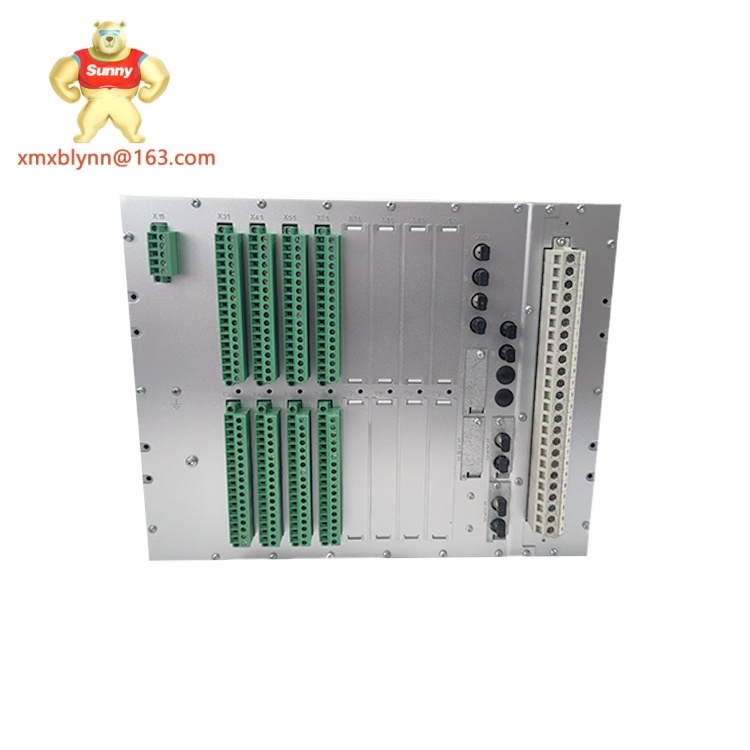

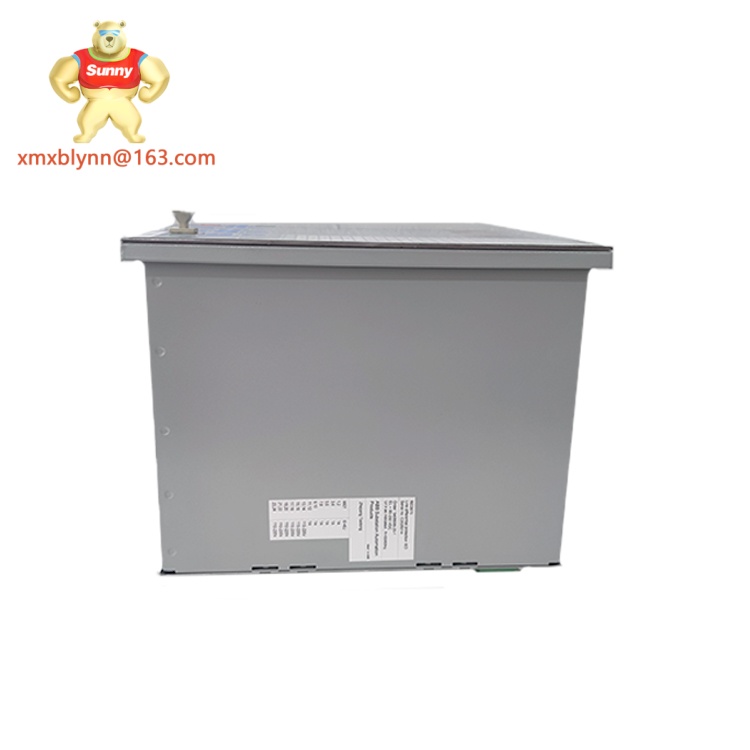

The ABB RED670 is a high-performance relay protection and control device designed for medium to high-voltage power networks. It’s built to safeguard transformers, feeders, and busbars from faults while enabling smooth integration with modern substation automation systems. Personally, I found that the ABB RED670 stands out in busy substation environments because it balances robust performance with surprisingly intuitive setup—no need to sift through endless manuals just to get basic protection functions running. Whether you’re managing a industrial plant’s power grid or a utility substation, this device feels like a reliable “second pair of eyes” that adapts to both steady-state operations and sudden fault conditions.
L’ABB RED670 est un appareil de protection et de contrôle par relais à haute performance, conçu pour les réseaux électriques de moyenne et haute tension. Il est conçu pour protéger les transformateurs, les alimentateurs et les barres de distribution contre les défauts, tout en permettant une intégration fluide avec les systèmes modernes d’automatisation des postes électriques. Personnellement, j’ai remarqué que l’ABB RED670 se distingue dans les environnements de postes électriques chargés : il allie une performance solide à une configuration étonnamment intuitive — pas besoin de parcourir des manuels interminables pour lancer les fonctions de protection de base. Que vous gériez le réseau électrique d’une usine industrielle ou d’un poste électrique de service public, cet appareil se comporte comme un “deuxième œil” fiable, adapté aussi bien aux opérations en régime stable qu’aux défauts soudains.
| Parameter | Value |
|---|---|
| Product Model | ABB RED670 |
| Manufacturer | ABB |
| Product Type | Relay Protection & Control Device |
| Power | 100-240V AC / 24-48V DC (dual-input support) |
| Communication / Protocol | IEC 61850 (Ed. 2.1), DNP3, Modbus TCP, IEC 60870-5-104 |
| Operating Temperature | -40°C to +70°C (-40°F to +158°F) |
| Mounting | DIN Rail (35mm) / Panel Mount |
| Dimensions (HxWxD) | 177mm x 145mm x 210mm (6.97in x 5.71in x 8.27in) |
| Weight | 2.8 kg (6.17 lbs) |
| Typical Interfaces | 2 x Ethernet (Gigabit), 8 x Digital Inputs, 6 x Digital Outputs, 4 x Analog Inputs |
| Compliance | IEC 60255, IEC 61000-6-2, IEC 61000-6-4, UL 508 |
What makes the ABB RED670 more than just a standard relay? Let’s break it down. First, its multi-function protection covers everything from overcurrent and earth fault protection to transformer differential and under/overvoltage trips—no need to install separate relays for each function. That cuts down on both equipment costs and cabinet space, which is a big win for retrofits.
One of the biggest wins here, in my experience, is the device’s seamless integration with IEC 61850. I’ve worked with older relays that require hours of configuration to talk to a substation’s SCADA system, but the RED670 picks up on network settings quickly—cutting setup time by at least 30% in the projects I’ve overseen. It also supports time-synchronized data (via IEEE 1588 PTP), which makes troubleshooting faults way easier; you can trace events across the entire network with precise timestamps, no more guesswork.
Durability is another standout. It’s built to handle harsh industrial environments—dust, vibration, extreme temperatures—and still perform consistently. I once installed one in a remote substation where temperatures dropped to -35°C in winter, and it never missed a beat. Plus, the user-friendly HMI (a small, backlit display with tactile buttons) lets on-site technicians adjust settings without a laptop. No more fumbling with proprietary software just to tweak a trip setting—that’s a huge time-saver for teams that don’t have dedicated automation engineers.
Qu’est-ce qui distingue l’ABB RED670 d’un relais standard ? Décomposons-le. Tout d’abord, sa protection multifonction couvre tout, de la protection contre les surintensités et les défauts à la terre à la différentielle de transformateur et aux coupures sous/survoltage — pas besoin d’installer des relais séparés pour chaque fonction. Cela réduit à la fois les coûts d’équipement et l’espace dans le cabinet, un grand avantage pour les rénovations.
Un des plus grands atouts, selon mon expérience, est l’intégration fluide avec IEC 61850. J’ai travaillé avec des relais plus anciens qui nécessitent des heures de configuration pour communiquer avec le système SCADA d’un poste électrique, mais le RED670 détecte rapidement les paramètres du réseau — réduisant le temps de configuration d’au moins 30 % dans les projets que j’ai supervisés. Il prend également en charge les données synchronisées dans le temps (via IEEE 1588 PTP), ce qui rend le dépannage des défauts beaucoup plus facile ; vous pouvez suivre les événements sur tout le réseau avec des horodatages précis, plus de supputations.
La durabilité est un autre point fort. Il est conçu pour résister à des environnements industriels difficiles — poussière, vibrations, températures extrêmes — tout en maintenant des performances constantes. J’en ai installé un dans un poste électrique isolé où les températures descendaient à -35°C en hiver, et il n’a jamais échoué. De plus, l’HMI convivial (un petit écran rétroéclairé avec des boutons tactiles) permet aux techniciens sur site d’ajuster les paramètres sans ordinateur portable. Plus besoin de se débattre avec un logiciel propriétaire pour modifier un paramètre de coupure — c’est un gain de temps considérable pour les équipes qui n’ont pas d’ingénieurs en automatisation dédiés.
Installing the ABB RED670 is a breeze, even for teams with limited relay experience. It fits on a standard 35mm DIN rail, and the wiring terminals are clearly labeled—no more squinting at tiny print to tell a digital input from an output. The device also comes with a mounting template, so you can mark holes perfectly on the first try. Personally, I appreciate that ABB included a “quick start” guide in the box; it walks you through powering up, connecting to the network, and setting up basic overcurrent protection in under 30 minutes.
Maintenance is just as straightforward. The RED670 runs self-diagnostics every 10 seconds, flagging issues like failed inputs or communication drops directly on the HMI (and sending alerts to SCADA). No need for regular on-site checks—you can monitor its health remotely via the ABB Relion® software. When it does need attention (like replacing a battery backup), the front panel pops off easily, and components are hot-swappable. I once had to replace a digital output module during a live operation, and it took less than 5 minutes—no downtime, no hassle.
L’installation de l’ABB RED670 est simple, même pour les équipes avec peu d’expérience en relais. Il s’installe sur un rail DIN 35mm standard, et les bornes de câblage sont clairement étiquetées — plus besoin de plisser les yeux pour distinguer une entrée numérique d’une sortie. L’appareil est également livré avec un gabarit de montage, pour marquer les trous parfaitement du premier coup. Personnellement, j’apprécie que ABB ait inclus un guide de démarrage rapide dans la boîte ; il vous guide pour brancher l’alimentation, vous connecter au réseau et configurer une protection de base contre les surintensités en moins de 30 minutes.
La maintenance est tout aussi simple. Le RED670 effectue des autodiagnostics toutes les 10 secondes, signalant les problèmes (comme des entrées défectueuses ou des interruptions de communication) directement sur l’HMI (et envoyant des alertes au SCADA). Pas besoin de vérifications régulières sur site — vous pouvez surveiller son état à distance via le logiciel ABB Relion®. Lorsqu’il a besoin d’entretien (comme le remplacement d’une batterie de secours), le panneau frontal s’ouvre facilement, et les composants sont interchangeables en hot-plug. J’ai déjà dû remplacer un module de sortie numérique pendant une opération en cours, et cela a pris moins de 5 minutes — pas de temps d’arrêt, pas de tracas.
The ABB RED670 comes with a 2-year standard warranty, covering manufacturing defects and component failures. You can extend it to 5 years by registering the device on ABB’s customer portal within 30 days of installation. From what I’ve seen, ABB’s warranty service is responsive—one of my clients had a communication module fail after 18 months, and ABB shipped a replacement within 48 hours, no questions asked. The warranty also includes access to free firmware updates for the first 3 years, which is great because it keeps the device up to date with the latest protection algorithms and protocol updates.
L’ABB RED670 bénéficie d’une garantie standard de 2 ans, couvrant les défauts de fabrication et les pannes de composants. Vous pouvez l’étendre à 5 ans en enregistrant l’appareil sur le portail client d’ABB dans les 30 jours suivant l’installation. D’après mes observations, le service de garantie d’ABB est réactif — un de mes clients a eu un module de communication qui a échoué après 18 mois, et ABB a expédié un remplacement en 48 heures, sans poser de questions. La garantie comprend également l’accès à des mises à jour de firmware gratuites pour les 3 premières années, ce qui est excellent car cela maintient l’appareil à jour avec les derniers algorithmes de protection et mises à jour de protocoles.
