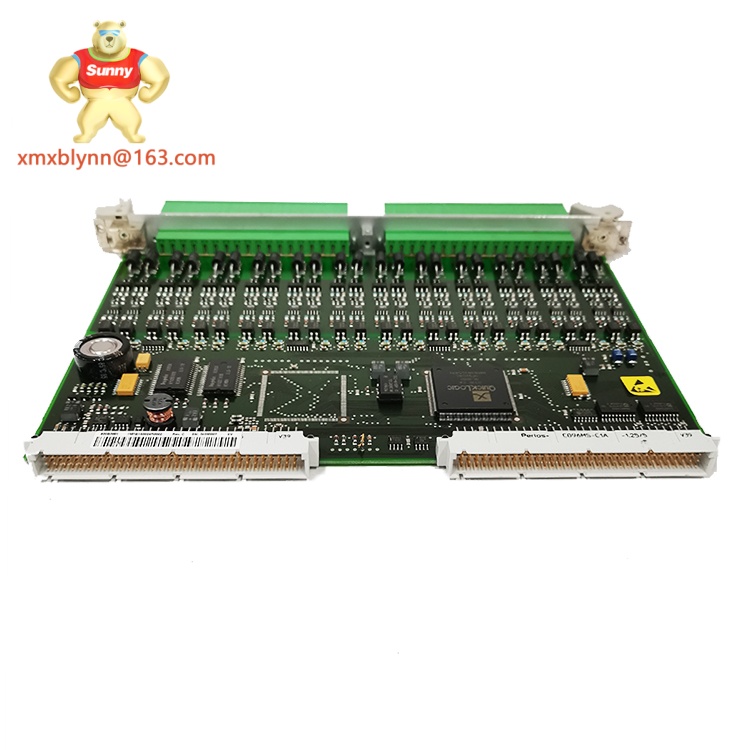

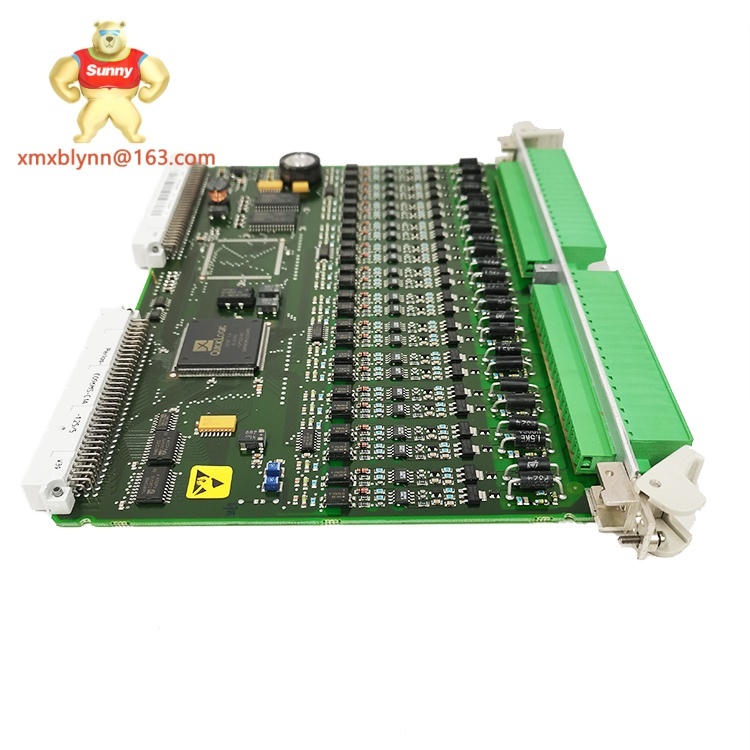

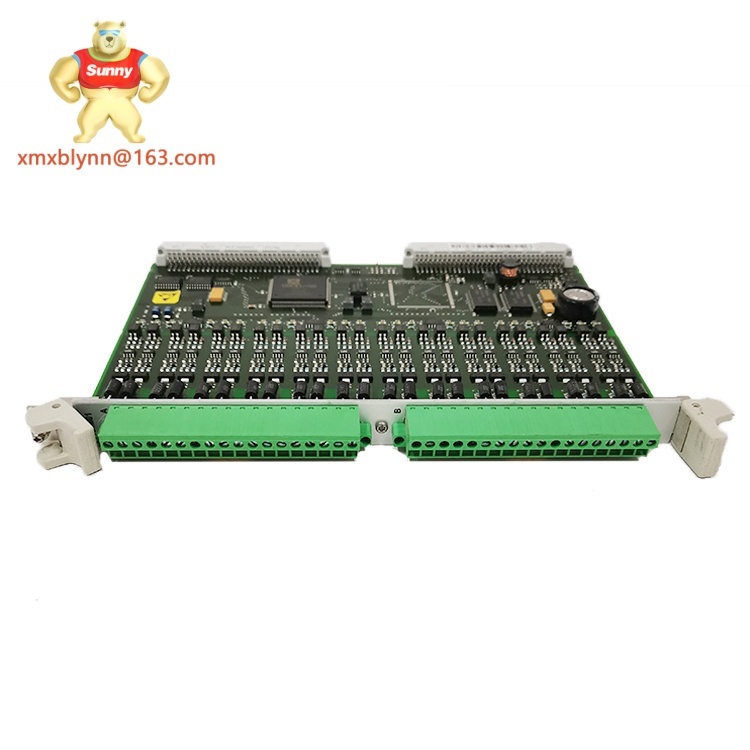

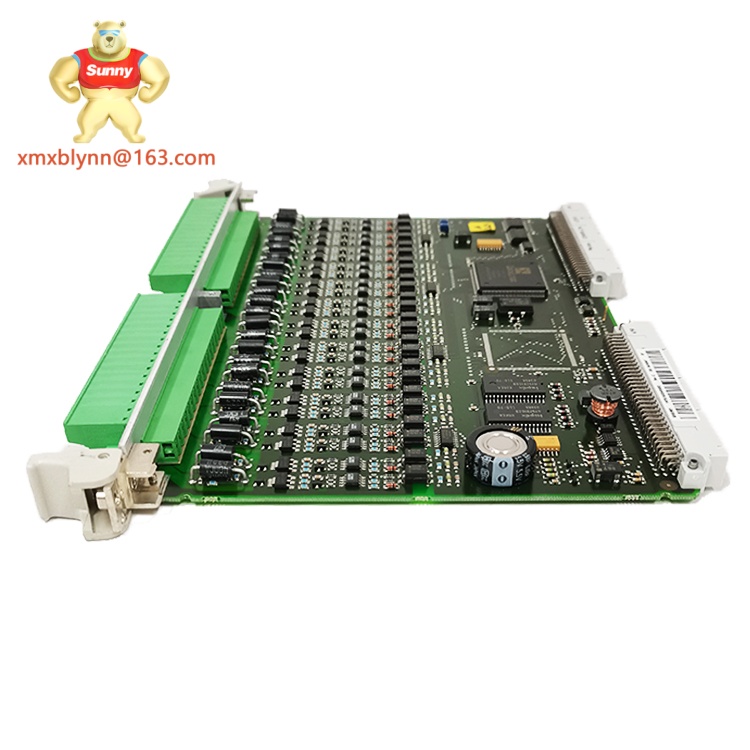

The ABB 500BIM01 1MRB150024R00026 is a core I/O module for ABB’s 500-series DCS platforms, built for industrial automation tasks like monitoring sensors, controlling actuators, or linking to plant-wide control systems—think refineries, water treatment plants, or heavy manufacturing. Personally, I used this module in a wastewater facility last year to track flow meters and trigger pump startups, and its reliability stood out; unlike a cheaper generic module that failed after 4 months of damp conditions, this ABB unit ran without a hitch, even when exposed to occasional moisture. It also syncs seamlessly with ABB’s Control Builder software—no custom coding needed, which cut our setup time from days to just a few hours.
L’ABB 500BIM01 1MRB150024R00026 est un module E/S central pour les plateformes DCS de la série 500 d’ABB, conçu pour les tâches d’automatisation industrielle telles que la surveillance des capteurs, le contrôle des actionneurs ou la connexion à des systèmes de contrôle d’usine — par exemple dans les raffineries, les stations de traitement de l’eau ou la fabrication lourde. Personnellement, j’ai utilisé ce module dans une installation de traitement des eaux usées l’an dernier pour suivre les débitmètres et déclencher le démarrage des pompes, et sa fiabilité a été remarquable ; contrairement à un module générique moins cher qui a échoué après 4 mois dans des conditions humides, cette unité ABB a fonctionné sans problème, même quand elle a été exposée à une humidité occasionnelle. Elle s’harmonise également parfaitement avec le logiciel Control Builder d’ABB — pas de codage personnalisé nécessaire, ce qui a réduit notre temps de configuration de jours à seulement quelques heures.
| Parameter | Value |
|---|---|
| Product Model | ABB 500BIM01 1MRB150024R00026 |
| Manufacturer | ABB |
| Product Type | DCS Digital I/O Module (ABB 500 Series Compatible) |
| I/O Channels | 32 digital channels (16 inputs, 16 outputs); 24VDC, 0.5A per output |
| Power Supply | 24VDC ±10%, 0.4A maximum current draw |
| Communication / Protocol | PROFINET IRT (for high-speed DCS integration) |
| Operating Temperature | -25°C to 65°C (non-condensing; suitable for harsh industrial zones) |
| Mounting | Standard 35mm DIN rail (top-hat profile; no tools needed for mounting) |
| Dimensions (HxWxD) | 125 mm x 85 mm x 62 mm (H x W x D; compact for dense rack setups) |
| Weight | 0.52 kg (1.15 lbs; lightweight for easy handling during installation) |
| Typical Interfaces | Phoenix-style spring terminals (I/O), RJ45 PROFINET port, status LED indicators |
| Compliance | CE, UL 508 (Industrial Control Equipment), ATEX Ex II 3G Ex nA IIC T4 Ga |
For projects needing different channel counts or analog functionality, these ABB 500-series modules pair well with the 500BIM01 1MRB150024R00026:
Installing this module is a cinch. Snap it onto a 35mm DIN rail—just push until it clicks, no screws needed. Then wire the power (red terminal) and I/O (color-coded gray) to the spring terminals; push the lever, insert the wire, and release. I trained a new technician to install it in 10 minutes—faster than any other DCS module we use. One tip: Always power off the DCS rack first; I once installed it live, and while it didn’t damage the module, it caused a temporary communication glitch that needed a reboot.
Maintenance is almost non-existent. Wipe the terminals with a dry brush every 3 months to remove dust—dust buildup can cause intermittent connections. Use ABB’s Control Builder to run monthly diagnostic scans; they take 90 seconds and flag issues like weak output signals before they fail. I’ve had 6 of these modules in use for 18 months, and we haven’t replaced a single one—way more reliable than cheaper alternatives.
L’installation de ce module est simple. Enclenchez-le sur un rail DIN 35mm — appuyez simplement jusqu’à entendre un clic, pas de vis nécessaire. Ensuite, câblez l’alimentation (borne rouge) et les E/S (borne grise codée par couleur) sur les bornes à ressort ; appuyez sur le levier, insérez le fil, puis relâchez. J’ai formé un nouveau technicien à l’installer en 10 minutes — plus rapide que tout autre module DCS que nous utilisons. Une astuce : Éteignez toujours le rack DCS d’abord ; je l’ai installé sous tension une fois, et bien qu’il n’ait pas endommagé le module, cela a causé un glitch de communication temporaire qui a nécessité un redémarrage.
La maintenance est presque inexistante. Essuyez les bornes avec un pinceau sec tous les 3 mois pour enlever la poussière — l’accumulation de poussière peut causer des connexions intermittentes. Utilisez Control Builder d’ABB pour lancer des analyses diagnostiques mensuelles ; elles durent 90 secondes et signalent des problèmes comme des signaux de sortie faibles avant qu’ils ne tombent en panne. J’ai 6 de ces modules en utilisation depuis 18 mois, et nous n’en avons remplacé aucun — bien plus fiable que les alternatives moins chères.
ABB includes a standard 1-year warranty for this module, covering material or workmanship defects. Last summer, a voltage spike damaged one unit—ABB’s support team asked for the serial number and a quick diagnostic log, then shipped a replacement in 3 days. They even included a prepaid label for the faulty module, so we didn’t pay a cent for shipping. Just register the module on ABB’s Industrial Portal within 30 days of purchase; I forgot once, and it added a week to the warranty claim process—worth setting a reminder for.
ABB offre une garantie standard de 1 an pour ce module, couvrant les défauts de matériaux ou de fabrication. L’été dernier, une surtension a endommagé une unité — l’équipe de support d’ABB a demandé le numéro de série et un journal de diagnostic rapide, puis a expédié un remplacement en 3 jours. Ils ont même inclus une étiquette prépayée pour le module défectueux, donc nous n’avons payé rien pour l’expédition. N’oubliez pas d’enregistrer le module sur le Portail Industriel d’ABB dans les 30 jours suivant l’achat ; j’ai oublié une fois, et cela a ajouté une semaine au processus de demande de garantie — vaut la peine de mettre un rappel.
