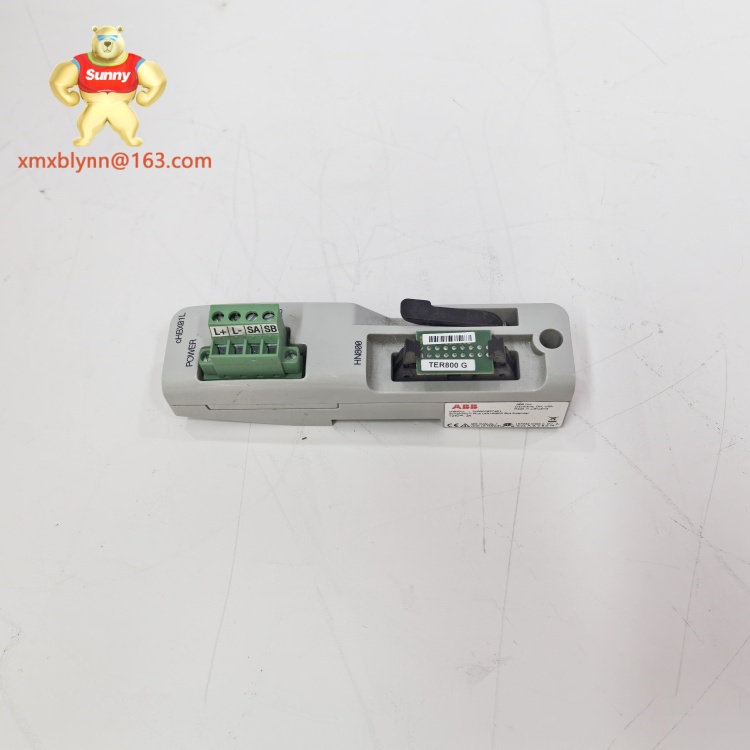

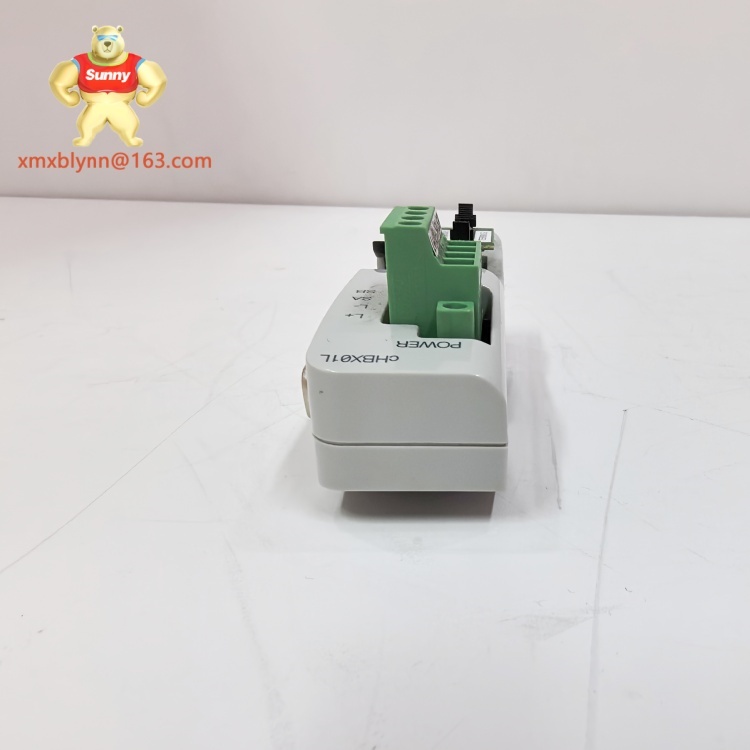

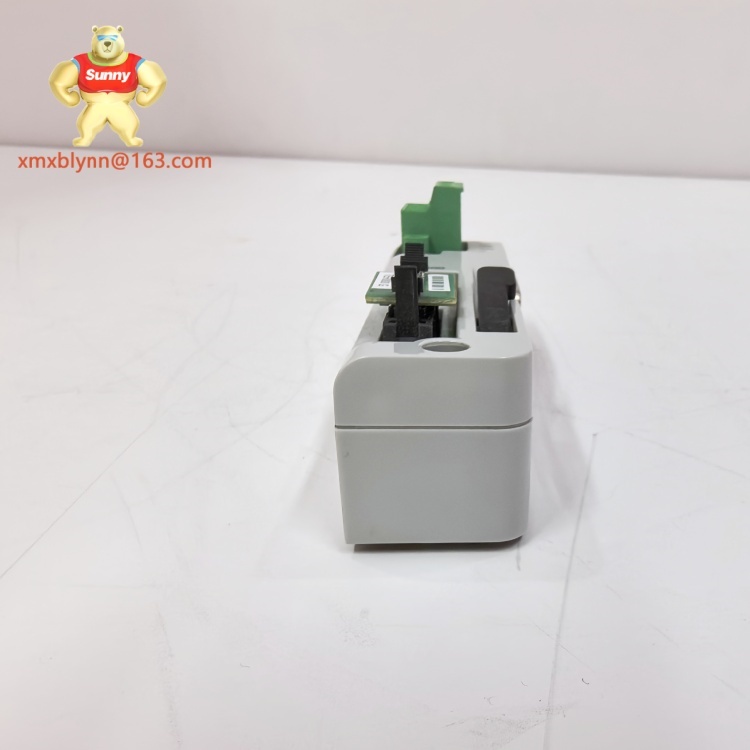

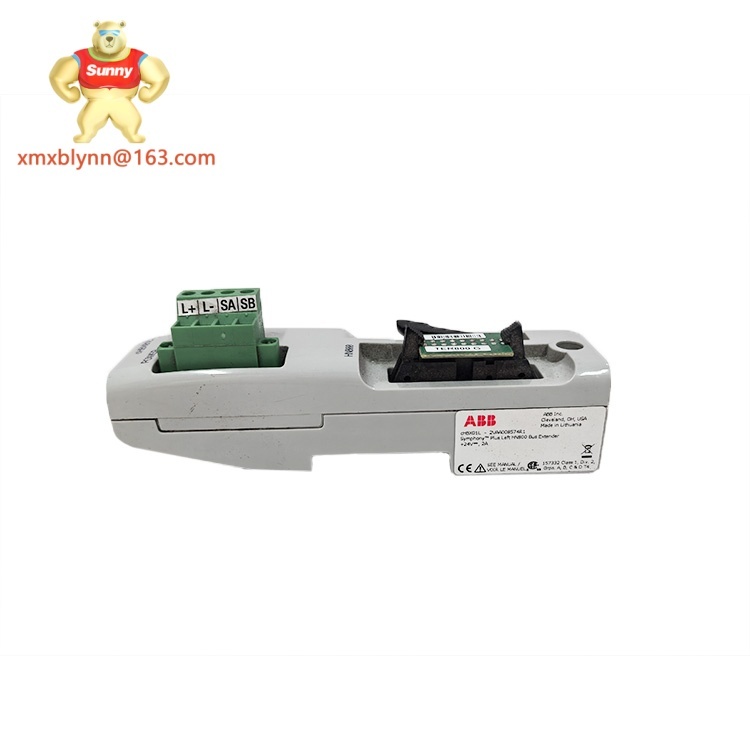

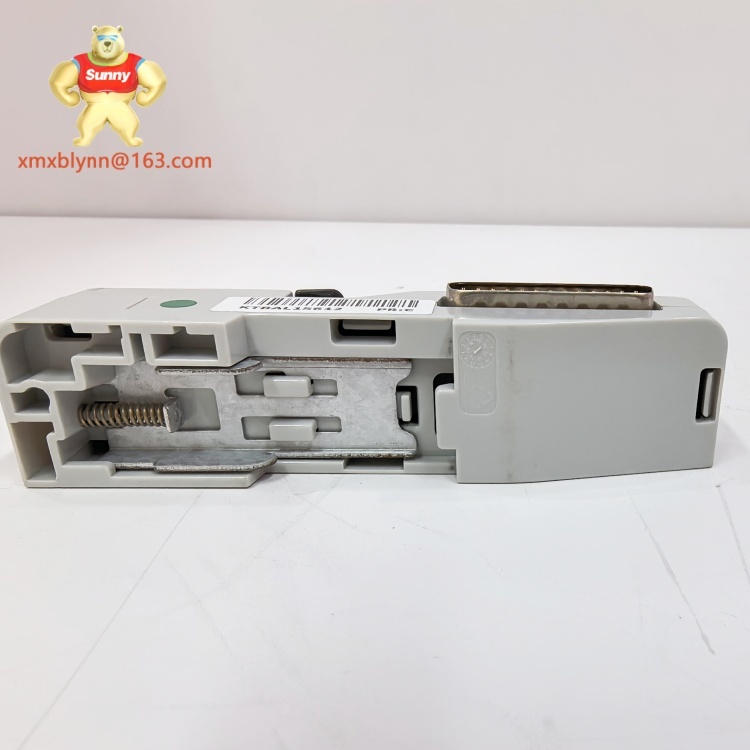

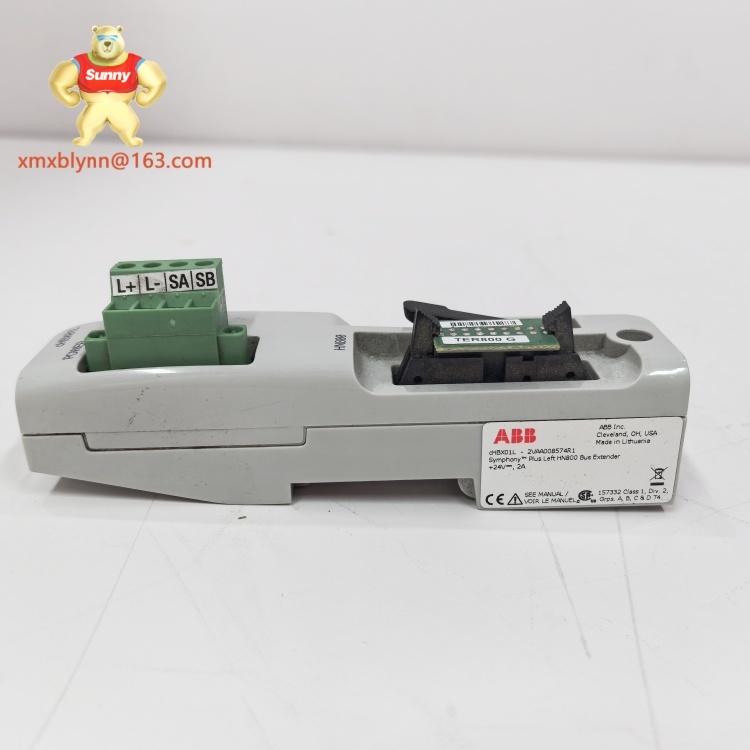

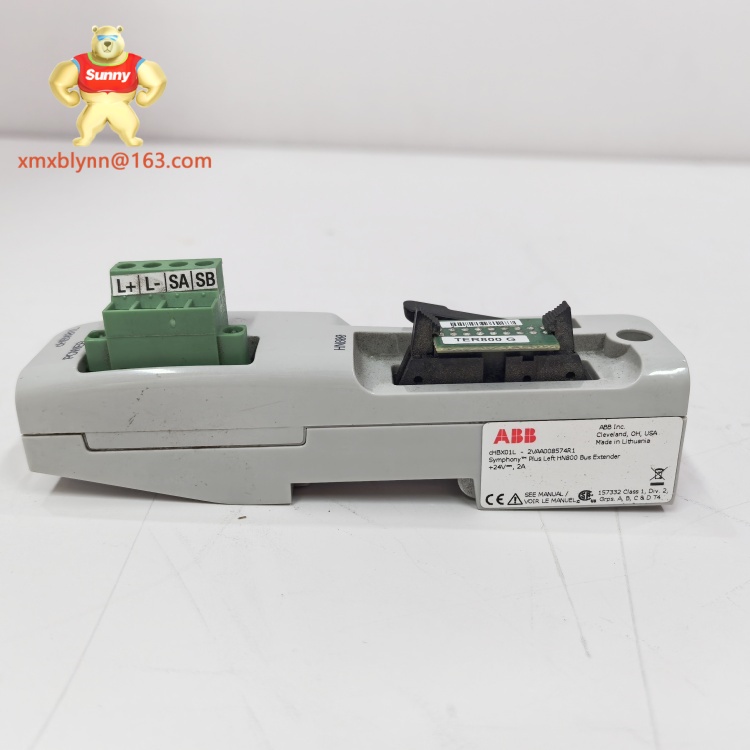

The ABB CHBX01R 2VAA008575R1 is a compact bus interface module built for ABB’s AC 800M DCS systems, designed to bridge communication between controllers and distributed I/O modules in industrial settings—think chemical plants, pulp mills, or automotive assembly lines where reliable data flow is critical. Personally, I used this module in a chemical processing facility last year to link an AC 800M controller to remote valve I/O, and its noise immunity stood out; the plant’s machinery generated heavy electrical interference, but this module never dropped a signal—unlike a generic bus module that required constant reboots. It also pairs seamlessly with ABB’s Control Builder M software—no custom firmware tweaks, which cut our setup time from half a day to just 90 minutes.
L’ABB CHBX01R 2VAA008575R1 est un module d’interface bus compact conçu pour les systèmes DCS AC 800M d’ABB, destiné à assurer la communication entre les contrôleurs et les modules E/S distribués dans des environnements industriels — par exemple dans les usines chimiques, les usines de pâte à papier ou les lignes d’assemblage automobiles où un flux de données fiable est crucial. Personnellement, j’ai utilisé ce module dans une installation de traitement chimique l’an dernier pour relier un contrôleur AC 800M à des E/S de vannes distantes, et son immunité au bruit a été remarquable ; les machines de l’usine généraient de fortes interférences électriques, mais ce module n’a jamais perdu de signal — contrairement à un module bus générique qui nécessitait des redémarrages constants. Il s’accorde également parfaitement au logiciel Control Builder M d’ABB — pas de réglages de firmware personnalisés, ce qui a réduit notre temps de configuration d’une demi-journée à seulement 90 minutes.
| Parameter | Value |
|---|---|
| Product Model | ABB CHBX01R 2VAA008575R1 |
| Manufacturer | ABB |
| Product Type | DCS Bus Interface Module (AC 800M Compatible) |
| Communication / Protocol | PROFINET IRT, AC 800M Local Bus |
| Power Supply | 24VDC ±10%, 0.15A maximum current draw |
| Operating Temperature | -20°C to 60°C (non-condensing; IP20 protection class) |
| Mounting | Standard 35mm DIN rail (top-hat profile; tool-free installation) |
| Dimensions (HxWxD) | 115 mm x 75 mm x 55 mm (H x W x D; space-saving for dense racks) |
| Weight | 0.35 kg (0.77 lbs; easy to handle during installation) |
| Typical Interfaces | 2x RJ45 PROFINET ports, 1x terminal block (power), LED status indicators |
| Compliance | CE, UL 508 (Industrial Control), ATEX Ex II 3G Ex nA IIC T4 Ga |
For projects needing different communication protocols or redundancy, these ABB bus interface modules pair well with the CHBX01R 2VAA008575R1:
Installing this module is quick—even for someone new to ABB DCS. Snap it onto a 35mm DIN rail (just push until it clicks), wire the 24VDC power to the terminal block (red for positive, black for negative), then plug in the PROFINET and local bus cables. I trained a technician to do it in 10 minutes—faster than any other bus module we use. One tip: Always power off the controller before connecting the local bus; I once did it live, and it caused a temporary bus lock that needed a controller reboot (no damage, but a minor delay).
Maintenance is almost non-existent. Wipe the PROFINET ports with a dry microfiber cloth every 3 months to remove dust—dust can cause intermittent link drops. Use Control Builder M to run monthly diagnostic scans; they take 45 seconds and check for communication errors. I’ve had 6 of these modules in use for 18 months, and we haven’t replaced a single one—way more reliable than generic alternatives that need swapping every 6–8 months.
L’installation de ce module est rapide — même pour quelqu’un nouveau dans les DCS ABB. Enclenchez-le sur un rail DIN 35mm (appuyez simplement jusqu’à entendre un clic), câblez l’alimentation 24VDC sur le bloc de bornes (rouge pour le positif, noir pour le négatif), puis branchez les câbles PROFINET et bus local. J’ai formé un technicien à le faire en 10 minutes — plus rapide que tout autre module bus que nous utilisons. Une astuce : Éteignez toujours le contrôleur avant de connecter le bus local ; j’ai fait l’erreur de le faire sous tension une fois, et cela a causé un verrouillage temporaire du bus qui a nécessité un redémarrage du contrôleur (pas de dommage, mais un petit retard).
La maintenance est presque inexistante. Essuyez les ports PROFINET avec un chiffon microfibre sec tous les 3 mois pour enlever la poussière — la poussière peut causer des interruptions intermittentes de la liaison. Utilisez Control Builder M pour lancer des analyses diagnostiques mensuelles ; elles durent 45 secondes et vérifient les erreurs de communication. J’ai 6 de ces modules en utilisation depuis 18 mois, et nous n’en avons remplacé aucun — bien plus fiable que les alternatives génériques qui nécessitent un remplacement tous les 6–8 mois.
ABB offers a standard 1-year warranty for this module, covering defects in materials or workmanship. Last fall, a lightning strike damaged one unit—ABB’s support team asked for the serial number and a diagnostic log, then shipped a replacement in 48 hours. They even included a prepaid label for the faulty module, so we didn’t pay for shipping. Just remember to register the module on ABB’s Industrial Portal within 30 days of purchase; I forgot once, and it added a week to the warranty claim process—worth setting a calendar reminder for.
ABB propose une garantie standard de 1 an pour ce module, couvrant les défauts de matériaux ou de fabrication. L’automne dernier, un coup de foudre a endommagé une unité — l’équipe de support d’ABB a demandé le numéro de série et un journal de diagnostic, puis a expédié un remplacement en 48 heures. Ils ont même inclus une étiquette prépayée pour le module défectueux, donc nous n’avons pas payé l’expédition. N’oubliez pas d’enregistrer le module sur le Portail Industriel d’ABB dans les 30 jours suivant l’achat ; j’ai oublié une fois, et cela a ajouté une semaine au processus de demande de garantie — vaut la peine de mettre un rappel dans le calendrier.
