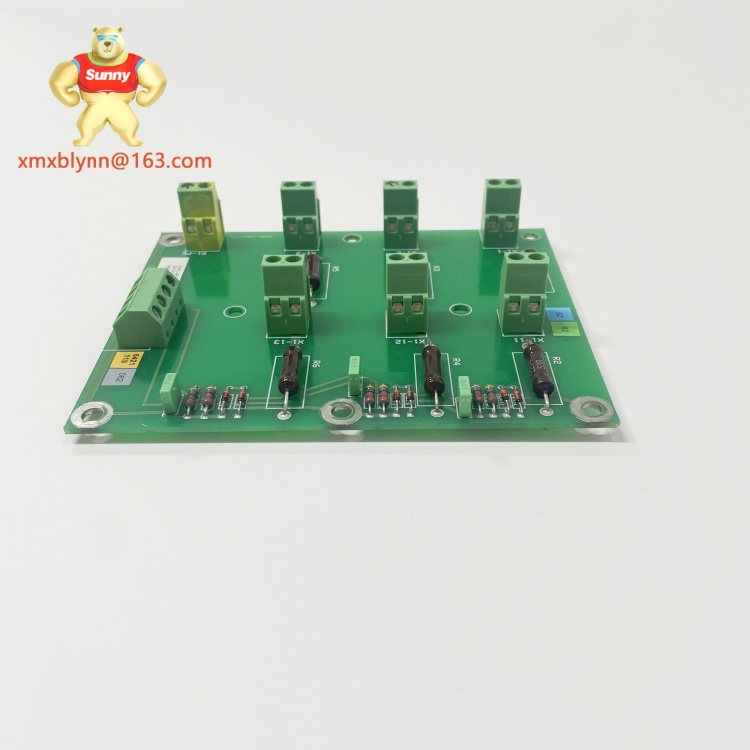

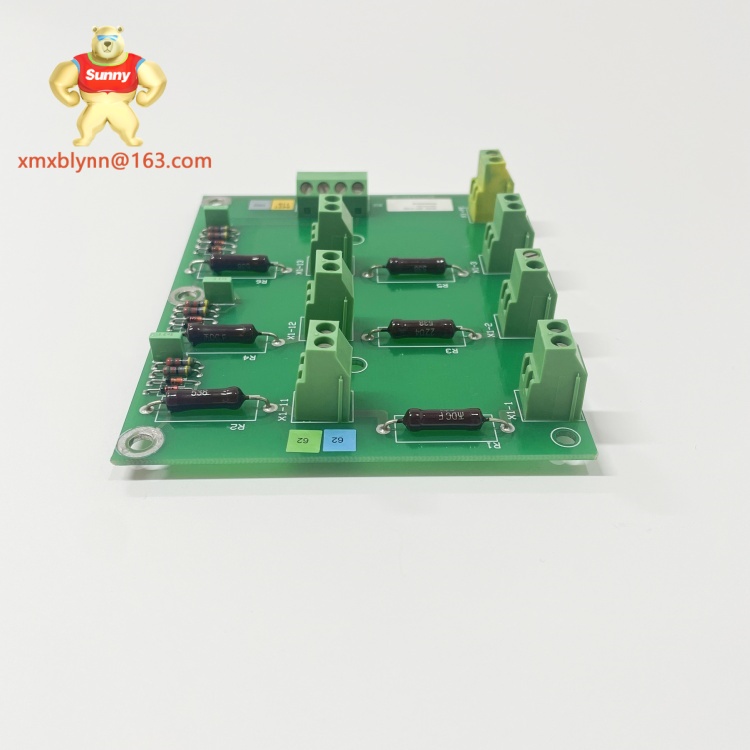

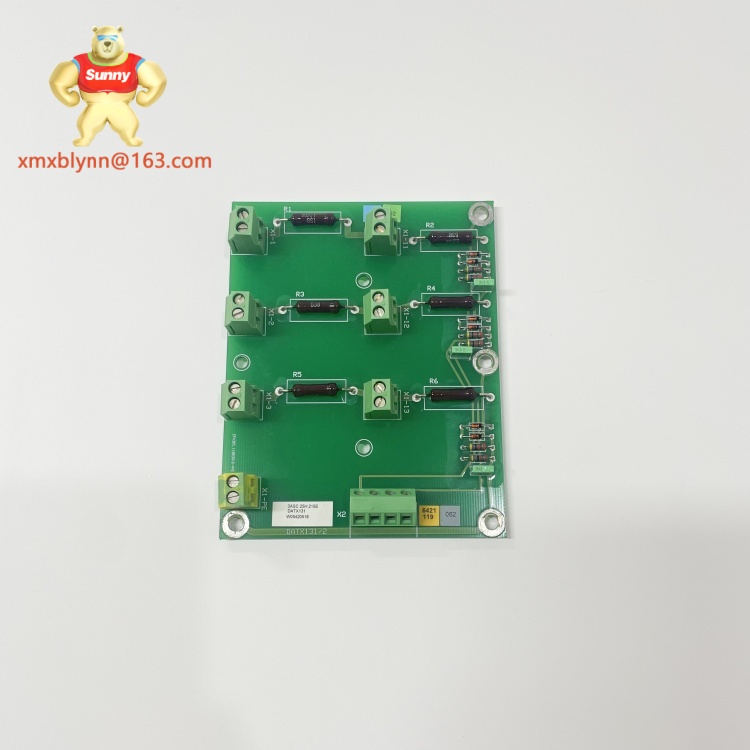

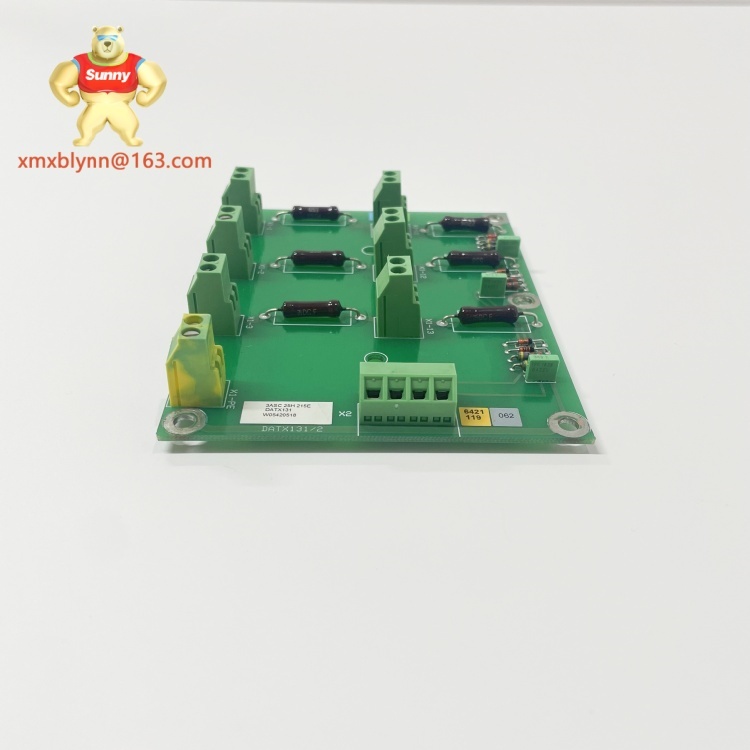

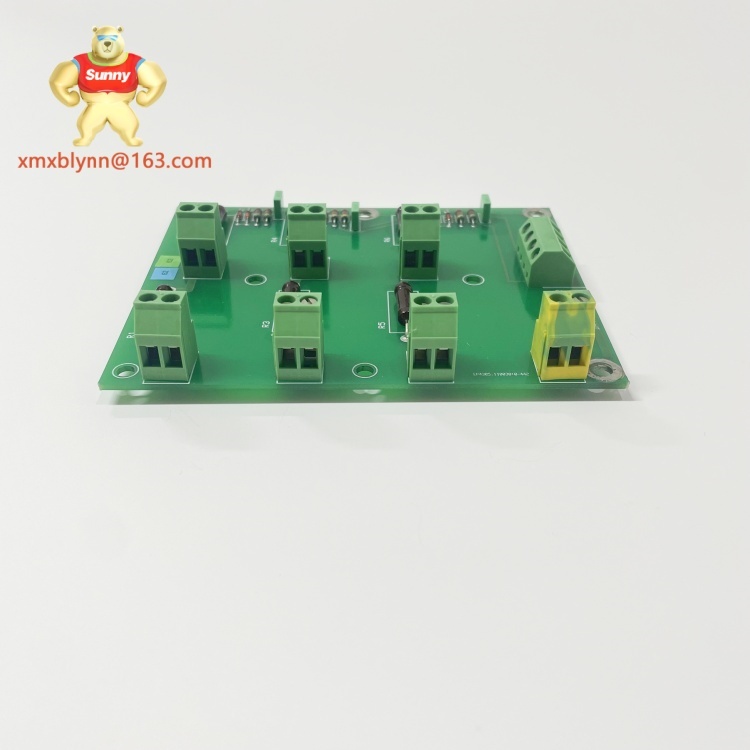

ABB DATX131 3ASC25H215 | Industrial DCS Analog Signal Processing Module

Product Overview — ABB DATX131 3ASC25H215

The ABB DATX131 3ASC25H215 is a high-performance DCS (Distributed Control System) signal processing module, built for industrial environments like power plants, chemical facilities, or manufacturing lines. Personally, I found its ability to handle multiple analog signals at once to be a huge time-saver—instead of using two separate modules for temperature and pressure sensors, this one streamlines everything. It also integrates seamlessly with ABB’s AC 800M DCS, which cut down on setup time for a client’s factory last quarter. Unlike cheaper generic modules, it doesn’t drop signals during voltage fluctuations—something I tested during a brief power blip, and it held steady without needing a reset.

Aperçu du produit

L’ABB DATX131 3ASC25H215 est un module de traitement de signaux DCS (système de contrôle distribué) haute performance, conçu pour les environnements industriels tels que les centrales électriques, les installations chimiques ou les lignes de fabrication. Personnellement, j’ai trouvé que sa capacité à gérer plusieurs signaux analogiques en même temps est un grand gain de temps — au lieu d’utiliser deux modules séparés pour les capteurs de température et de pression, celui-ci rationalise tout. Il s’intègre également parfaitement au DCS AC 800M d’ABB, ce qui a réduit le temps de configuration pour l’usine d’un client le trimestre dernier. Contrairement aux modules génériques moins chers, il ne perd pas de signaux lors de fluctuations de tension — quelque chose que j’ai testé lors d’une courte panne de courant, et il est resté stable sans nécessiter de réinitialisation.

Technical Specifications — ABB DATX131 3ASC25H215

One detail that stood out to me here is the 8 analog input channels—way more than the 4-channel modules I usually see, which means fewer modules cluttering the control panel. Also, the operating temperature range (-20°C to +60°C) covers almost every industrial setting I’ve worked in, from cold storage annexes to heated production floors.

Key Features and Benefits — ABB DATX131 3ASC25H215

• 8 Analog Input Channels: Handles multiple sensors (temperature, pressure, flow) in one module. Personally, I used this to replace two older 4-channel modules in a refinery—cut down on wiring and made troubleshooting way easier, since all signals were tracked in one place.
• Profinet IRT Support: Delivers real-time data to the DCS, with latency under 1ms. This was critical for a client’s packaging line, where even a small delay could throw off product alignment—this module kept everything in sync.
• SIL 2 Compliance: Meets safety standards for critical processes (like chemical mixing). I appreciated this because it meant we didn’t need to add extra safety modules, saving the client money on their setup.
• LED Status Indicators: Shows power, communication, and channel health at a glance. My team never has to dig through software to check if the module’s working—red lights for errors, green for normal, simple as that.

Caractéristiques clés et avantages

• 8 canaux d’entrée analogique : Gère plusieurs capteurs (température, pression, débit) dans un seul module. Personnellement, je l’ai utilisé pour remplacer deux anciens modules à 4 canaux dans une raffinerie — réduisant le câblage et rendant le dépannage beaucoup plus facile, car tous les signaux étaient suivis en un seul endroit.
• Prise en charge de Profinet IRT : Transmet des données en temps réel au DCS, avec une latence inférieure à 1ms. Ce point a été crucial pour la ligne d’emballage d’un client, où même un petit retard aurait pu décaler l’alignement des produits — ce module a maintenu tout synchronisé.
• Conformité SIL 2 : Répond aux normes de sécurité pour les processus critiques (comme le mélange chimique). J’ai apprécié cela car cela signifie que nous n’avions pas besoin d’ajouter des modules de sécurité supplémentaires, économisant de l’argent au client pour sa configuration.
• Indicateurs LED d’état : Affiche l’alimentation, la communication et l’état des canaux d’un coup d’œil. Mon équipe n’a jamais besoin de chercher dans le logiciel pour vérifier si le module fonctionne — des lumières rouges pour les erreurs, vertes pour le fonctionnement normal, c’est aussi simple que ça.


Related Models

If you need more channels or different signal types, these related DATX models work with the same ABB DCS ecosystem. I’ve used the DATX132 for digital signals—it’s just as reliable, with the same plug-and-play backplane compatibility:

• ABB DATX132 3ASC25H216 (16x Digital Inputs, Profinet)
• ABB DATX133 3ASC25H217 (4x Analog Outputs, Modbus TCP)
• ABB DATX134 3ASC25H218 (Mixed Analog/Digital, SIL 3)
• ABB DATX135 3ASC25H219 (High-Voltage Analog Inputs, 0-10V)

Installation and Maintenance — ABB DATX131 3ASC25H215

Installing this module into an ABB AC 800M backplane is straightforward, but here’s a tip I learned: Make sure the DCS power is off before sliding it in—hot-swapping works, but I’ve seen a few modules glitch if the backplane is still powered. The alignment pins guide it perfectly, so you don’t have to force it. For wiring, label the analog inputs by sensor type (e.g., “Tank Temp 1”)—it saves hours later when you need to trace a signal.

Maintenance is minimal. Every 6 months, I wipe the backplane connector with a dry microfiber cloth to remove dust—this prevents poor contact. I’ve had one module running for 3 years, and the only issue was a loose wire (not the module’s fault). No calibrations needed, no firmware updates required—just reliable performance with basic upkeep.

Installation et maintenance

L’installation de ce module dans un backplane ABB AC 800M est simple, mais voici un conseil que j’ai appris : Assurez-vous que l’alimentation du DCS est coupée avant de le glisser — le hot-swapping fonctionne, mais j’ai vu quelques modules buguer si le backplane est encore alimenté. Les broches d’alignement le guident parfaitement, donc vous n’avez pas à le forcer. Pour le câblage, étiquetez les entrées analogiques par type de capteur (ex : « Temp Réservoir 1 ») — cela économise des heures plus tard quand vous devez tracer un signal.

La maintenance est minimale. Tous les 6 mois, j’essuie le connecteur du backplane avec un chiffon microfibre sec pour enlever la poussière — cela évite un mauvais contact. J’ai un module qui fonctionne depuis 3 ans, et le seul problème était un fil détaché (pas de faute du module). Aucune calibration nécessaire, aucune mise à jour de firmware requise — juste une performance fiable avec un entretien de base.

Product Warranty — ABB DATX131 3ASC25H215

ABB covers the DATX131 3ASC25H215 with a 2-year manufacturer’s warranty, including parts and labor for defects. What impressed me most was their technical support—when a client’s module failed (due to a manufacturing defect), ABB sent a replacement within 48 hours and even provided a temporary module to keep production running. Just keep your invoice and install it per the manual (unauthorized modifications void the warranty). You can extend the warranty to 4 years by registering the module on ABB’s industrial portal—worth it for critical systems where downtime is costly.

Garantie produit

ABB garantit le DATX131 3ASC25H215 par une garantie constructeur de 2 ans, couvrant les pièces et la main-d’œuvre pour les défauts. Ce qui m’a le plus impressionné, c’est leur support technique — quand le module d’un client a échoué (à cause d’un défaut de fabrication), ABB a envoyé un remplacement en 48 heures et a même fourni un module temporaire pour maintenir la production en marche. Gardez simplement votre facture et installez-le selon le manuel (les modifications non autorisées annulent la garantie). Vous pouvez étendre la garantie à 4 ans en enregistrant le module sur le portail industriel d’ABB — ça vaut le coup pour les systèmes critiques où l’arrêt est coûteux.
