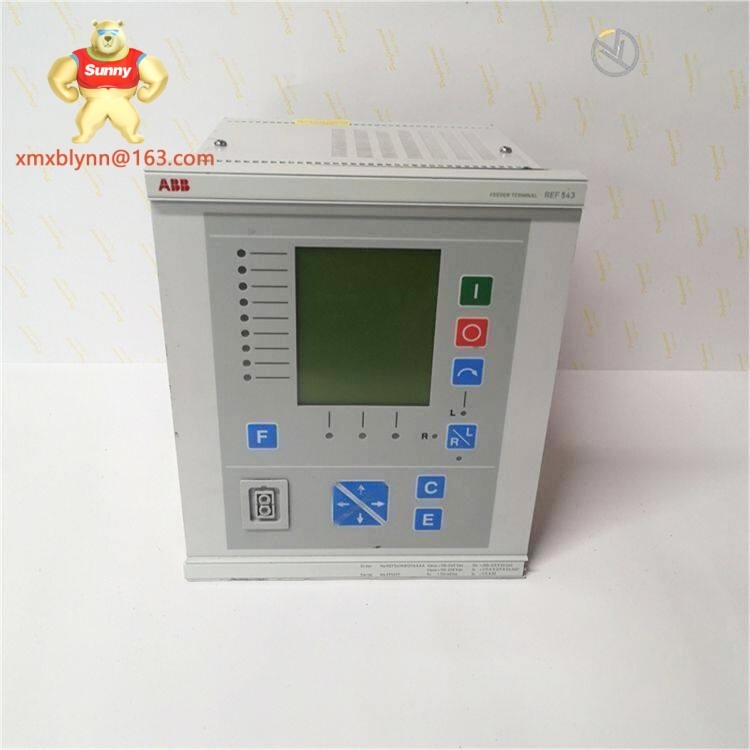

The ABB REF545KC133 is a advanced microprocessor-based protection relay, tailored for medium-voltage power distribution networks—think utility substations, industrial plant switchgear, and critical infrastructure like data center power feeds. As part of ABB’s REF500 series, it’s built to blend robust protection logic with seamless substation automation, focusing on feeder and small transformer applications. What I love most is its “future-ready” design; it supports digital substation standards out of the box, so you don’t have to upgrade later when moving from legacy to smart grids. Personally, I found that during a municipal substation retrofit last year, it integrated with ABB’s MicroSCADA system in hours—not days—thanks to pre-configured IEC 61850 mappings. That cut down on costly downtime way more than we expected.
L’ABB REF545KC133 est un relais de protection à base de microprocesseur avancé, conçu pour les réseaux de distribution d’énergie à moyenne tension — postes électriques publics, appareillages de distribution dans les usines industrielles et infrastructures critiques comme les alimentations électriques des centres de données. En tant que membre de la série REF500 d’ABB, il allie une logique de protection robuste et une automatisation de poste électrique fluide, avec une spécialisation sur les applications de lignes alimentaires et petits transformateurs. Ce que j’aime le plus, c’est sa conception « prête pour l’avenir » ; il prend en charge les normes de postes électriques numériques dès sa sortie de boîte, évitant des mises à niveau ultérieures lors du passage des réseaux legacy aux réseaux intelligents. Personnellement, j’ai constaté lors d’une réfection de poste électrique municipal l’an dernier qu’il s’est intégré au système MicroSCADA d’ABB en quelques heures — pas des jours — grâce à des mappings IEC 61850 préconfigurés. Cela a réduit les temps d’arrêt coûteux beaucoup plus que prévu.
| Parameter | Value |
|---|---|
| Product Model | REF545KC133 |
| Manufacturer | ABB |
| Product Type | Medium-Voltage Protection Relay (Feeder/Transformer) |
| Power | 110-240V AC / 24-110V DC (universal input) |
| Communication / Protocol | IEC 61850 (Ed. 2.1), Modbus RTU, DNP3.0 |
| Operating Temperature | -40°C to +70°C |
| Mounting | 19-inch Rack Mount / Panel Mount |
| Dimensions (HxWxD) | 177mm x 145mm x 265mm |
| Weight | 3.2 kg (approx.) |
| Typical Interfaces | 2x Ethernet (RJ45), 1x RS485, 8x digital I/O, 4x analog inputs |
| Compliance | IEC 60255-1, IEC 61850-3, CE, UL 508C |
Its standout feature is ultra-fast fault detection—it picks up overcurrent and earth faults in under 40ms, which is critical for protecting expensive cables and transformers from permanent damage. The IEC 61850 Ed. 2.1 support means it talks seamlessly to modern digital substations, no need for clunky protocol converters. What surprised me was its built-in waveform recorder; it captures fault waveforms at 1kHz, so you can pinpoint exactly what caused an outage—no more guessing based on partial logs. It’s also tough as nails: the aluminum chassis shrugs off vibrations common in substations, and the sealed front panel keeps dust and moisture out. For teams that hate complex setups, the web-based configuration tool is a lifesaver—you can tweak settings from any laptop, no special software required. Personally, I’ve relied on its self-diagnostic feature more than once; it alerts you to failing I/O modules before they cause a protection trip—way better than finding out during an outage.
Sa fonctionnalité phare est la détection ultra-rapide des défauts — il détecte les surintensités et défauts de terre en moins de 40ms, essentiel pour protéger les câbles et transformateurs coûteux contre des dommages permanents. La prise en charge IEC 61850 Ed. 2.1 signifie qu’il communique parfaitement avec les postes électriques numériques modernes, pas besoin de convertisseurs de protocole encombrants. Ce qui m’a surpris, c’est son enregistreur de forme d’onde intégré ; il capture les formes d’onde de défaut à 1kHz, vous permettant de préciser exactement ce qui a causé une coupure — plus de devinettes basées sur des journaux incomplets. Il est également extrêmement robuste : le châssis en aluminium résiste aux vibrations courantes dans les postes électriques, et le panneau avant scellé empêche l’entrée de la poussière et de l’humidité. Pour les équipes qui détestent les configurations complexes, l’outil de configuration web est un atout majeur — vous pouvez ajuster les paramètres depuis n’importe quel ordinateur portable, pas de logiciel spécial requis. Personnellement, j’ai fait appel à sa fonction de diagnostic automatique à plusieurs reprises ; elle vous alerte sur les modules I/O en panne avant qu’ils ne provoquent un déclenchement de protection — bien mieux que de le découvrir lors d’une coupure.
For dedicated transformer protection (instead of feeders), the ABB REF546KC134 adds differential protection and winding temperature monitoring—ideal for substation transformers. If you need busbar protection, the REF547KC135 includes zone-selective interlocking to isolate faults without tripping the entire bus. For renewable energy plants (solar/wind), the REF548KC136 offers anti-islanding and grid code compliance features. All these models share the REF545KC133’s web-based config tool and IEC 61850 support, so your team won’t need new training to switch between them.
Installation is straightforward for anyone familiar with substation gear: slide it into a 19-inch rack, wire the CT/VT inputs and control cables to the color-coded terminals (red for power, blue for signals), and connect the Ethernet cable to your SCADA system. ABB provides a quick-start guide that cuts through jargon—even junior techs can get it up and running in a morning. Maintenance is minimal: the self-diagnostic feature handles most checks, but I recommend a quarterly visual inspection to tighten terminals (vibrations can loosen them) and wipe down the front panel. Firmware updates are done via Ethernet—no need to open the relay or use a USB stick. Personally, I always back up the configuration to the MicroSCADA system after setup; it takes 2 minutes and saves a headache if the relay ever needs replacing.
L’installation est simple pour quiconque connaît l’équipement de poste électrique : glissez-le dans un rack de 19 pouces, raccordez les entrées CT/VT et les câbles de contrôle aux bornes codées par couleur (rouge pour l’alimentation, bleu pour les signaux), puis connectez le câble Ethernet à votre système SCADA. ABB fournit un guide de démarrage rapide qui évite le jargon — même les jeunes techniciens peuvent le mettre en marche en une matinée. L’entretien est minimal : la fonction de diagnostic automatique gère la plupart des vérifications, mais je recommande une inspection visuelle trimestrielle pour serrer les bornes (les vibrations peuvent les desserrer) et nettoyer le panneau avant. Les mises à jour de firmware se font via Ethernet — pas besoin d’ouvrir le relais ou d’utiliser une clé USB. Personnellement, je sauvegarde toujours la configuration sur le système MicroSCADA après la mise en place ; cela prend 2 minutes et évite des soucis si le relais doit être remplacé un jour.
ABB backs the REF545KC133 with a 36-month warranty—longer than most medium-voltage relays on the market. It covers defects in materials and workmanship, and if the relay fails (I’ve only seen this once in 6 years of working with REF series), ABB ships a replacement within 72 hours. For critical applications like hospital or data center power grids, you can extend the warranty to 5 years by registering the product on ABB’s Substation Automation Portal within 60 days. What I really value is the included technical support: if you’re stuck configuring IEC 61850 or troubleshooting a tricky fault, ABB’s relay engineers will hop on a video call—they even share screen to walk you through settings. That level of support turns a potential crisis into a minor blip, which is priceless for 24/7 operations.
ABB garantit le REF545KC133 avec une garantie de 36 mois — plus longue que la plupart des relais à moyenne tension sur le marché. Elle couvre les défauts de matériaux et de fabrication, et si le relais tombe en panne (j’ai vu cela une seule fois en 6 ans de travail avec la série REF), ABB envoie un remplacement en 72 heures. Pour les applications critiques comme les réseaux électriques d’hôpitaux ou de centres de données, vous pouvez prolonger la garantie jusqu’à 5 ans en enregistrant le produit sur le Portail d’Automatisation de Poste Électrique d’ABB dans les 60 jours. Ce que j’apprécie vraiment, c’est le support technique inclus : si vous bloquez lors de la configuration IEC 61850 ou du dépannage d’un défaut complexe, les ingénieurs relais d’ABB vous rejoignent en visioconférence — ils partagent même leur écran pour vous guider dans les paramètres. Ce niveau de support transforme une crise potentielle en un petit incident, inestimable pour les opérations 24h/24.
