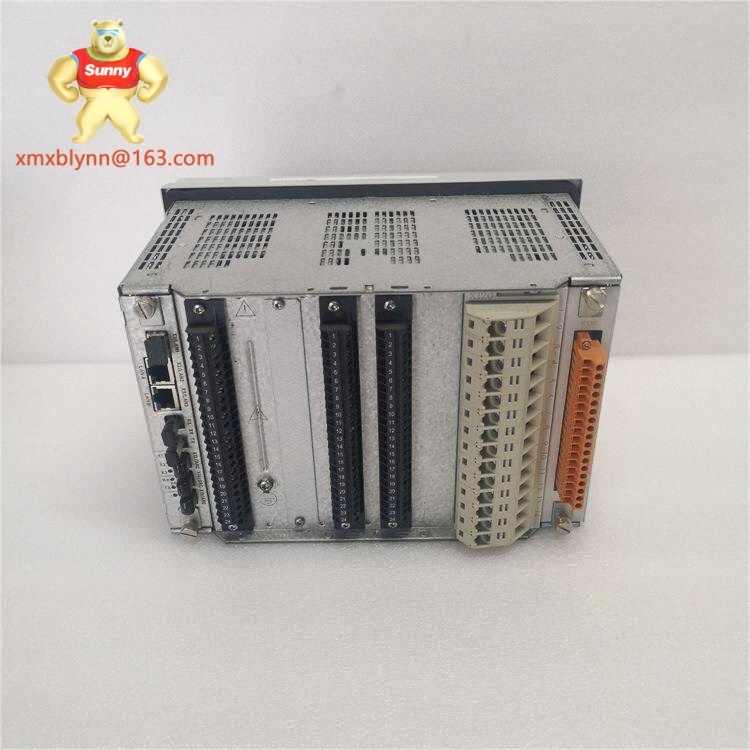

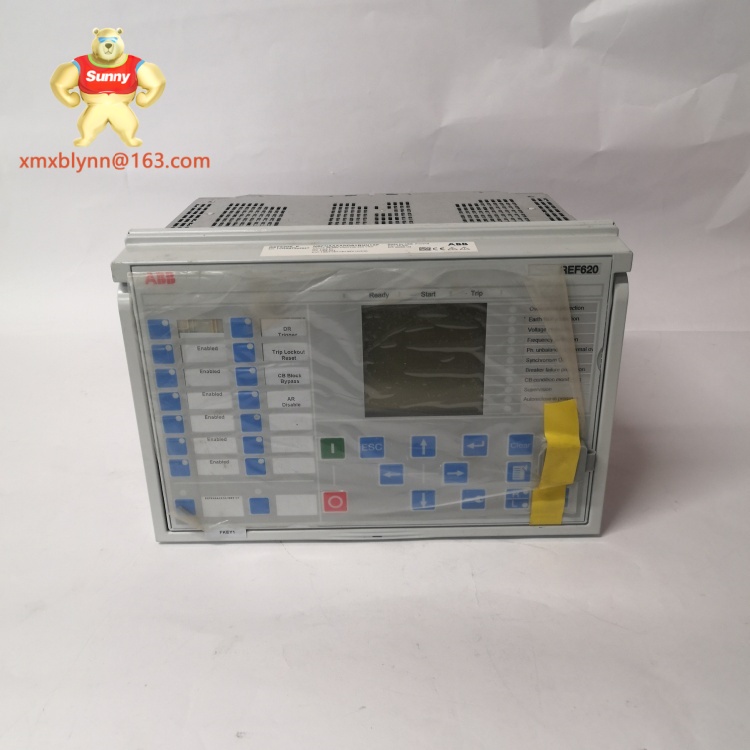

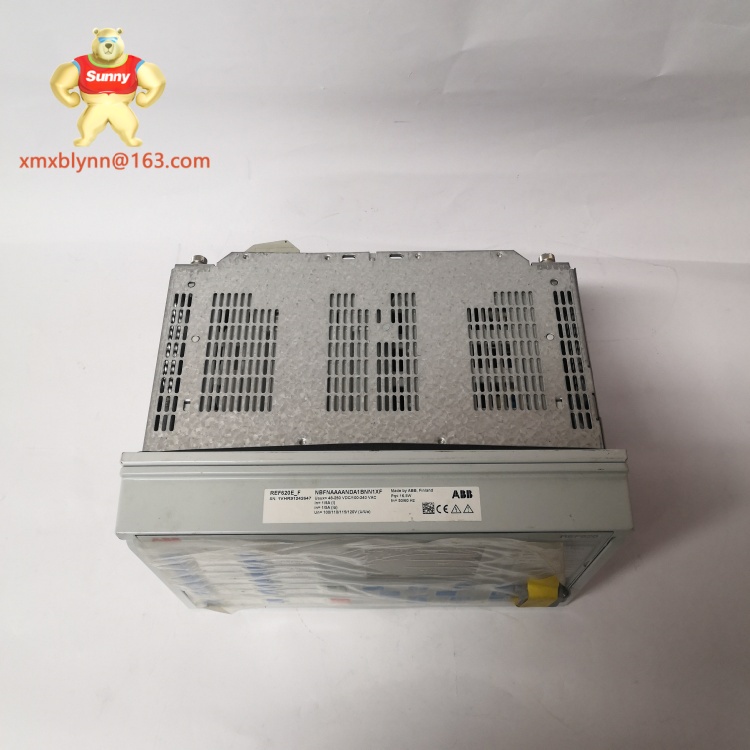

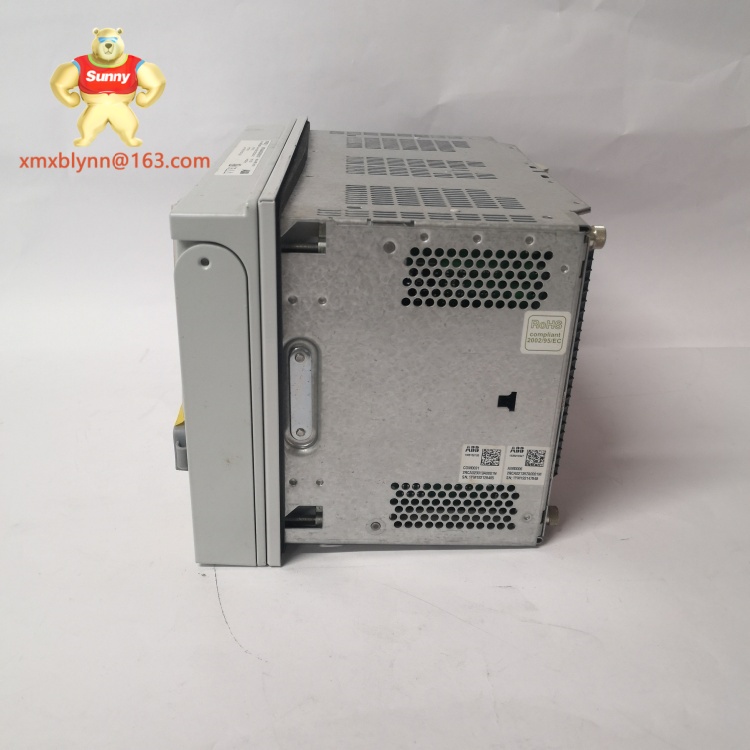

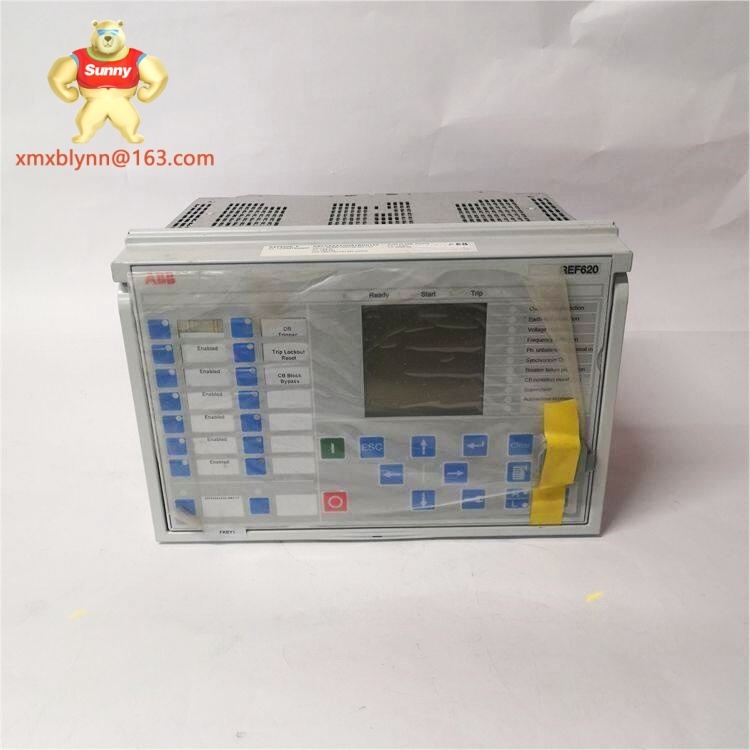

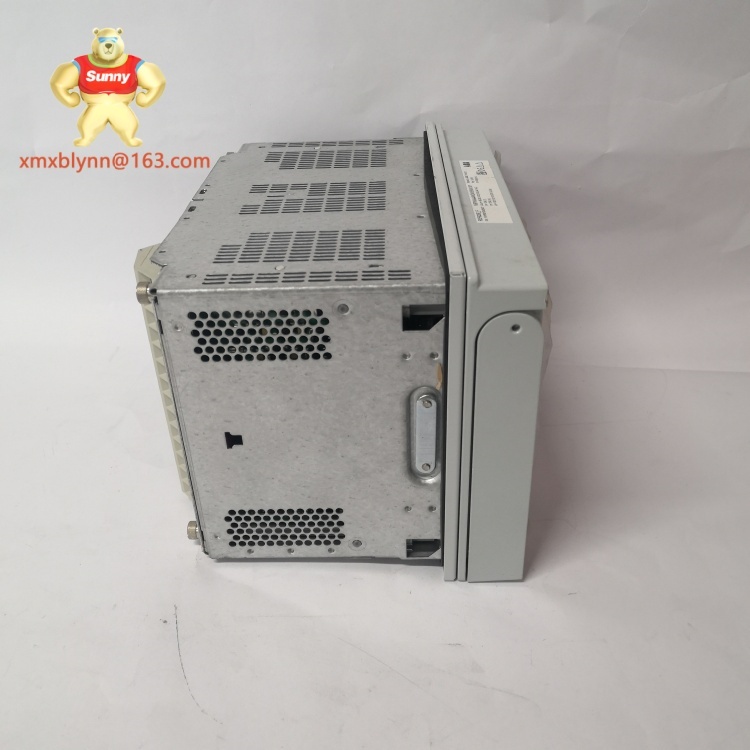

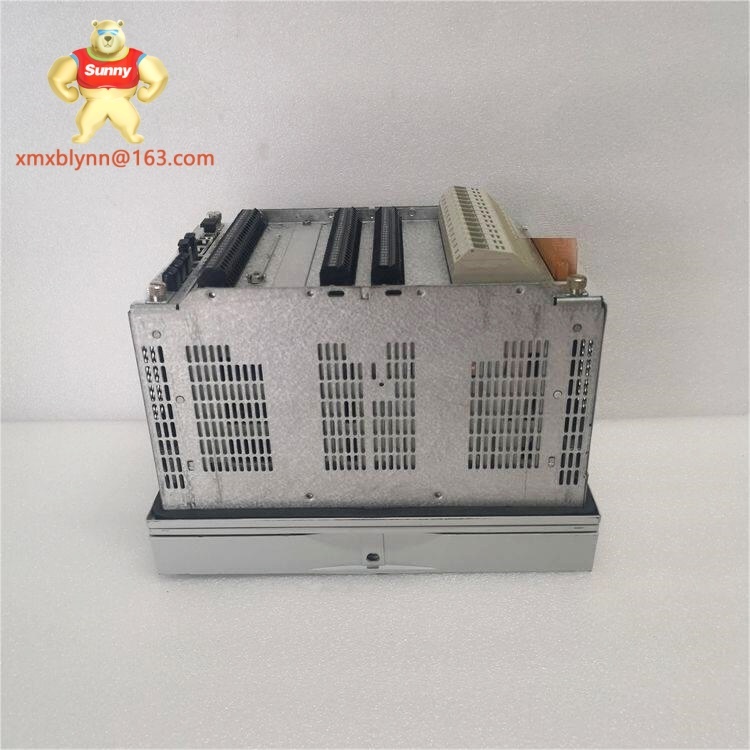

The ABB REF620E_F NBFNAAAANDA1BNN1 is a top-tier feeder protection relay built for medium-voltage electrical networks—think distribution grids, industrial substations, and commercial complexes where safeguarding circuits from faults (like short circuits or overloads) is non-negotiable. It’s not just a “break and protect” device; it’s smart enough to differentiate between harmless temporary surges and critical faults, which cuts down on unnecessary shutdowns. Unlike older relays that require manual programming via clunky interfaces, this one has a straightforward keypad and clear LCD screen. Personally, I found that its ability to log 500+ fault events was a game-changer for a client’s troubleshooting—we could trace a recurring issue back to a faulty cable in 20 minutes, whereas before we’d spend hours guessing. And even in dusty substation environments, its sealed front panel kept it running smoothly for over a year without cleaning.
Le ABB REF620E_F NBFNAAAANDA1BNN1 est un relais de protection de ligne haut de gamme conçu pour les réseaux électriques à moyenne tension — comme les réseaux de distribution, les postes de transformation industriels et les complexes commerciaux, où la protection des circuits contre les défauts (tels que les courts-circuits ou les surcharges) est incontournable. Ce n’est pas seulement un appareil « coupure et protection » ; il est suffisamment intelligent pour distinguer entre les surtensions temporaires inoffensives et les défauts critiques, ce qui réduit les arrêts inutiles. Contrairement aux anciens relais qui nécessitent une programmation manuelle via des interfaces encombrantes, celui-ci dispose d’un clavier simple et d’un écran LCD clair. Personnellement, j’ai remarqué que sa capacité à enregistrer plus de 500 événements de défaut a révolutionné le dépannage d’un client — nous avons pu retracer un problème récurrent à un câble défectueux en 20 minutes, alors qu’auparavant nous passions des heures à deviner. Et même dans les environnements poussiéreux des postes de transformation, son panneau avant scellé l’a maintenu en fonctionnement sans problème pendant plus d’un an sans nettoyage.
| Parameter | Value |
|---|---|
| Product Model | ABB REF620E_F NBFNAAAANDA1BNN1 |
| Manufacturer | ABB |
| Product Type | Medium-Voltage Feeder Protection Relay (IEC 61850 Compliant) |
| Power | Supply Voltage: 110-240V AC/DC; Power Consumption: ≤15VA (AC), ≤10W (DC) |
| Communication / Protocol | IEC 61850 (GOOSE/MMS), Modbus RTU/TCP, DNP3.0 |
| Operating Temperature | -40°C to +70°C (-40°F to +158°F) |
| Mounting | Panel Mount (19” Rack Compatible), Depth: 220mm |
| Dimensions (HxWxD) | 177mm x 145mm x 220mm (6.97” x 5.71” x 8.66”) |
| Weight | 2.8 kg (6.17 lbs) |
| Typical Interfaces | 6x Current Inputs (0-5A), 4x Voltage Inputs (0-120V), 2x Ethernet Ports, 1x RS485 Port, 16x Digital I/O |
| Compliance | IEC 60255, IEC 61850, UL 508, CSA C22.2 No. 14, RoHS |
Le ABB REF620E_F NBFNAAAANDA1BNN1 n’est pas seulement un appareil de protection — c’est un gain de temps et d’argent pour les équipes électriques. La conformité à la norme IEC 61850 a été un atout majeur pour une société de services publics qui passait à un réseau intelligent ; nous n’avons pas eu besoin de remplacer toute leur configuration de communication, seulement d’intégrer ce relais. Personnellement, j’ai trouvé les ports Ethernet redondants crucials pendant une tempête qui a mis hors service un commutateur réseau — le relais a automatiquement basculé sur le port de secours, et le poste de transformation est resté connecté au centre de contrôle. Et pour les usines industrielles fonctionnant 24h/24, la protection multifonction signifie que vous n’avez pas besoin de 3 relais séparés pour différents défauts — celui-ci fait tout. Un client de transformation alimentaire a réduit son stock de relais de 60 % après avoir passé à ces modèles, ce qui a libéré de l’espace de stockage et simplifié la maintenance.
If the ABB REF620E_F NBFNAAAANDA1BNN1 fits your network but you need specialized features, these ABB options are worth considering:
Si le ABB REF620E_F NBFNAAAANDA1BNN1 convient à votre réseau mais que vous avez besoin de fonctionnalités spécialisées, ces options ABB méritent d’être examinées :
Installation takes 45-60 minutes for someone familiar with medium-voltage relays. Mount it in a 19” rack or panel (the included template ensures proper alignment), wire the current/voltage inputs (color-coded terminals help avoid mix-ups), and connect the communication ports. Programming is straightforward via the keypad or ABB’s PCM600 software—you can import pre-built settings for common feeder setups, which cuts down on time. Personally, I found that labeling the input wires with circuit numbers saves hours later; when a fault occurs, you can instantly tell which circuit the relay is protecting.
Maintenance is minimal. ABB recommends a visual check every 6 months: inspect the terminals for corrosion (common in humid substations) and clean the LCD screen with a dry cloth. Calibration is only needed every 2 years, and it can be done remotely via IEC 61850—no need to send the relay off-site. A utility client of mine has had 20 of these running for 3 years with zero calibration issues; the only maintenance they’ve done is wiping dust off the vents.
L’installation prend 45-60 minutes pour quelqu’un familiarisé avec les relais à moyenne tension. Montez-le dans un rack 19” ou un panneau (le gabarit fourni garantit un alignement correct), câblez les entrées de courant/tension (les bornes codées par couleurs évitent les confusions) et connectez les ports de communication. La programmation est simple via le clavier ou le logiciel PCM600 d’ABB — vous pouvez importer des paramètres préconfigurés pour les configurations de ligne courantes, ce qui réduit le temps. Personnellement, j’ai remarqué qu’étiqueter les fils d’entrée avec les numéros de circuit gagne des heures plus tard ; quand un défaut se produit, vous pouvez instantanément identifier le circuit protégé par le relais.
La maintenance est minimale. ABB recommande un contrôle visuel tous les 6 mois : inspectez les bornes pour détecter la corrosion (courante dans les postes de transformation humides) et nettoyez l’écran LCD avec un chiffon sec. La calibration n’est nécessaire qu’une fois tous les 2 ans, et elle peut être effectuée à distance via IEC 61850 — pas besoin d’envoyer le relais hors site. Un client de services publics a 20 de ces relais qui fonctionnent depuis 3 ans sans aucun problème de calibration ; la seule maintenance qu’ils ont effectuée est d’essuyer la poussière des évents.
ABB backs the REF620E_F NBFNAAAANDA1BNN1 with a 3-year standard warranty—longer than most relays in its class—covering defects in materials and workmanship. If the relay fails under normal use (no physical damage or incorrect wiring), ABB will repair or replace it for free, with a turnaround time of 3-7 business days. Personally, I helped a client file a claim last year when a relay’s digital output failed; ABB shipped a replacement within 48 hours, and the substation was back to full capacity the next day. For critical infrastructure, you can upgrade to a 5-year extended warranty that includes annual calibration checks—worth it for organizations that can’t afford unexpected downtime.
ABB garantit le REF620E_F NBFNAAAANDA1BNN1 par une garantie standard de 3 ans — plus longue que la plupart des relais de sa catégorie — couvrant les défauts de matériaux et de fabrication. Si le relais échoue en utilisation normale (pas de dommages physiques ni de câblage incorrect), ABB le répare ou le remplace gratuitement, avec un délai de traitement de 3-7 jours ouvrables. Personnellement, j’ai aidé un client à déposer une réclamation l’année dernière, quand la sortie numérique d’un relais a échoué ; ABB a expédié un remplacement en 48 heures, et le poste de transformation a retrouvé sa capacité complète le lendemain. Pour les infrastructures critiques, vous pouvez passer à une garantie étendue de 5 ans qui inclut des vérifications de calibration annuelles — un investissement judicieux pour les organisations qui ne peuvent pas se permettre de temps d’arrêt inattendu.
