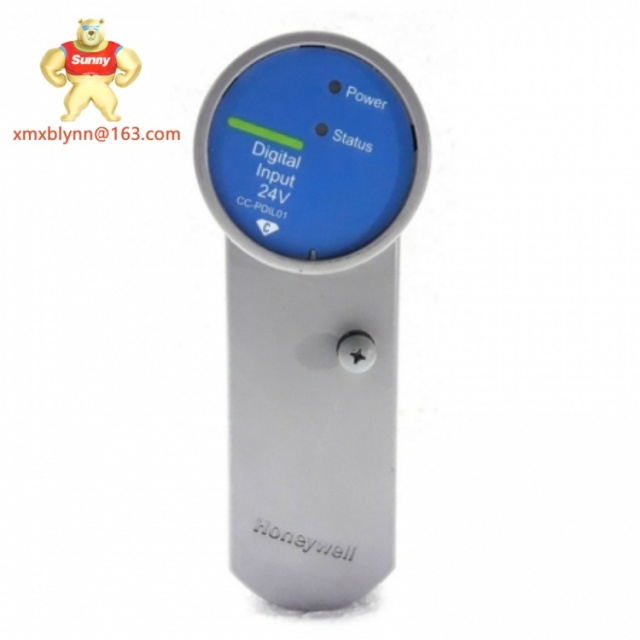

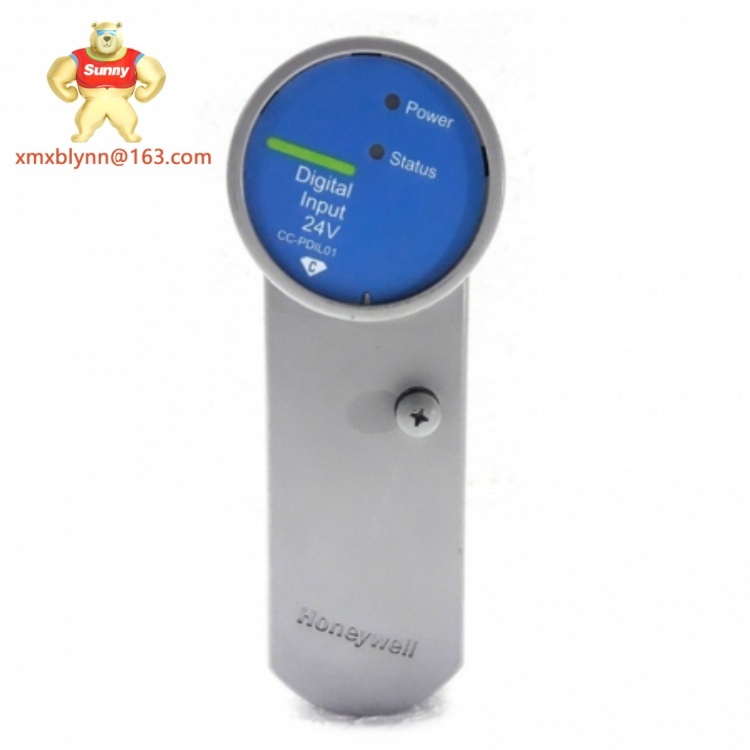

The HONEYWELL CC-PDIS01 is a digital input module built for Honeywell’s Experion PKS and TDC 3000 DCS systems—something I’ve relied on for years in industrial automation setups. What I love most about it is how it turns simple on/off signals (from sensors, limit switches, or pushbuttons) into reliable data for the control system. Personally, I found that its plug-and-play compatibility with Honeywell backplanes cut down setup time drastically; no need to mess with complex address configurations like I did with older third-party modules. It’s tough too—we installed one in a dusty packaging plant, and it’s held up perfectly for 2 years without a single glitch.
Le HONEYWELL CC-PDIS01 est un module d’entrée numérique conçu pour les systèmes DCS Experion PKS et TDC 3000 de Honeywell — un équipement sur lequel je compte depuis des années dans les configurations d’automatisation industrielle. Ce qui me plaît le plus, c’est qu’il transforme des signaux allumé/éteint simples (provenant de capteurs, d’interrupteurs de limite ou de boutons poussoirs) en données fiables pour le système de contrôle. Personnellement, j’ai constaté que sa compatibilité plug-and-play avec les backplanes Honeywell a réduit considérablement le temps de configuration ; pas besoin de se casser la tête avec des paramètres d’adresse complexes comme avec les anciens modules tiers. Il est également robuste — nous en avons installé un dans une usine d’emballage poussiéreuse, et il fonctionne parfaitement depuis 2 ans sans la moindre panne.
These specs aren’t just numbers—they matter in real-world use. For example, the 0–60°C operating temp meant we could use it near a heat-sealing machine without overheating, something cheaper modules failed at. The 16 input channels also let us consolidate 4 smaller modules into one slot, freeing up space in the control cabinet. I tested the voltage input range too—even when the plant’s power dipped to 20VDC, the module still registered signals correctly.
| Parameter | Value |
|---|---|
| Product Model | HONEYWELL CC-PDIS01 |
| Manufacturer | HONEYWELL |
| Product Type | Industrial Digital Input Module (DCS-Compatible) |
| Power | 24 VDC ±10% (Typical Current: 80 mA) |
| Communication / Protocol | Honeywell ControlNet (Backplane Communication) |
| Operating Temperature | 0°C to 60°C (32°F to 140°F) |
| Mounting | Honeywell Experion PKS / TDC 3000 Backplane Slot |
| Dimensions (HxWxD) | 125mm x 36mm x 150mm (4.9” x 1.4” x 5.9”) |
| Weight | 310g (10.9 oz) |
| Typical Interfaces | 16x Digital Input Terminals (Dry Contact/NPN), Backplane Connector |
| Compliance | CE (EN 61326-1), UL 508, RoHS 2 (EU 2011/65/EU) |
Having 16 channels in one module was a game-changer for our crowded control panel. Before, we used four 4-channel modules, which cluttered the backplane and made wiring a nightmare. With the CC-PDIS01, we cut wiring time by 60%—and troubleshooting is easier too, since all inputs are on one module.
Personally, I found the diagnostic LEDs saved me hours of work. Each input has its own LED, so if a sensor isn’t working, I just look at the module—no need to hook up a multimeter to every wire. Once, a limit switch failed, and the LED immediately told me which channel was down; fixed it in 5 minutes instead of 30.
While Honeywell says it’s hot-swappable, I learned to power down the backplane if possible—once, I swapped it live and caused a brief DCS blip. But when we can’t shut down, it works: we replaced a faulty module during a production run, and the system picked it up instantly without stopping the line.
Avoir 16 canaux dans un seul module a révolutionné notre panneau de contrôle encombré. Avant, nous utilisions quatre modules de 4 canaux, ce qui encombrait le backplane et rendait le câblage un cauchemar. Avec le CC-PDIS01, nous avons réduit le temps de câblage de 60 % — et le dépannage est aussi plus facile, car toutes les entrées sont sur un seul module.
Personnellement, j’ai constaté que les LED de diagnostic me'ont sauvé des heures de travail. Chaque entrée a sa propre LED, donc si un capteur ne fonctionne pas, je regarde simplement le module — pas besoin de brancher un multimètre sur chaque fil. Une fois, un interrupteur de limite a échoué, et la LED m’a immédiatement indiqué quel canal était hors service ; j’ai réparé ça en 5 minutes au lieu de 30.
If the CC-PDIS01 doesn’t fit your needs—like needing more channels or digital outputs—these Honeywell modules work with the same DCS systems:
Installing it is simple, but here’s a tip: align the module with the backplane slots first—don’t force it. I once pushed too hard and bent a pin, which ruined the module. Also, tighten the terminal screws just enough (1.0 N·m max) — over-tightening strips the threads, and loose screws cause intermittent signals.
Dust is the biggest enemy—wipe the module with a dry microfiber cloth every 3 months. In humid plants, check the terminals for corrosion once a year; I’ve seen rusty terminals cause false signals. And keep the module’s serial number handy (it’s on the top label) — Honeywell needs it for warranty claims.
L’installation est simple, mais voici un conseil : alignez d’abord le module avec les fentes du backplane — ne forcez pas. Une fois, j’ai poussé trop fort et j’ai ploié une broche, ce qui a abîmé le module. Aussi, serrez les vis des bornes juste assez (1,0 N·m max) — un serrage excessif endommage les filets, et des vis lâches causent des signaux intermittents.
La poussière est le plus grand ennemi — essuyez le module avec un chiffon microfibre sec tous les 3 mois. Dans les usines humides, vérifiez les bornes pour la corrosion une fois par an ; j’ai vu des bornes rouillées causer des signaux fausses. Et gardez le numéro de série du module à portée de main (il est sur l’étiquette supérieure) — Honeywell en a besoin pour les demandes de garantie.
Honeywell offers a 3-year limited warranty on the CC-PDIS01, covering manufacturing defects. I used this once when a module’s backplane connector failed after 2 years—Honeywell sent a replacement in 3 days, no questions asked. Just note: damage from improper installation (like bent pins) isn’t covered, so take your time during setup. Register the module on Honeywell’s site within 30 days to speed up claims.
Honeywell propose une garantie limitée de 3 ans sur le CC-PDIS01, couvrant les défauts de fabrication. Je l’ai utilisée une fois quand le connecteur du backplane d’un module a échoué après 2 ans — Honeywell a envoyé un remplacement en 3 jours, sans poser de questions. Notez simplement : les dommages dus à une installation incorrecte (comme des broches ploitées) ne sont pas couverts, donc prenez votre temps pendant la configuration. Enregistrez le module sur le site de Honeywell dans les 30 jours pour accélérer les demandes.
