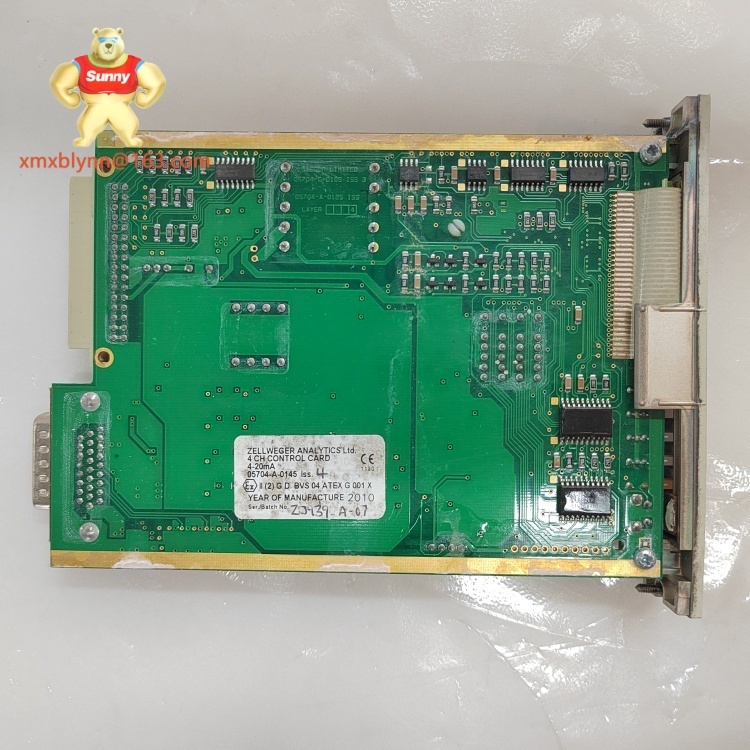

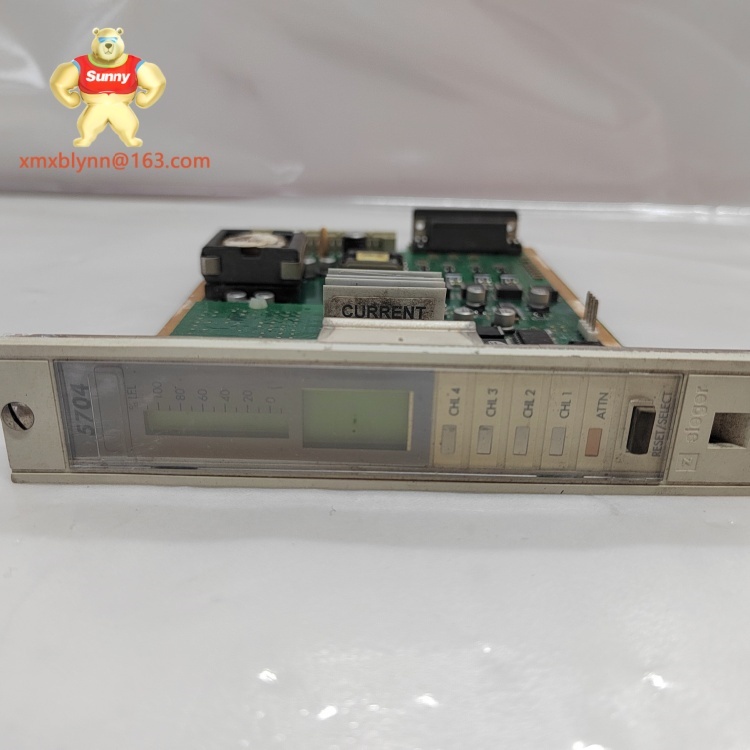

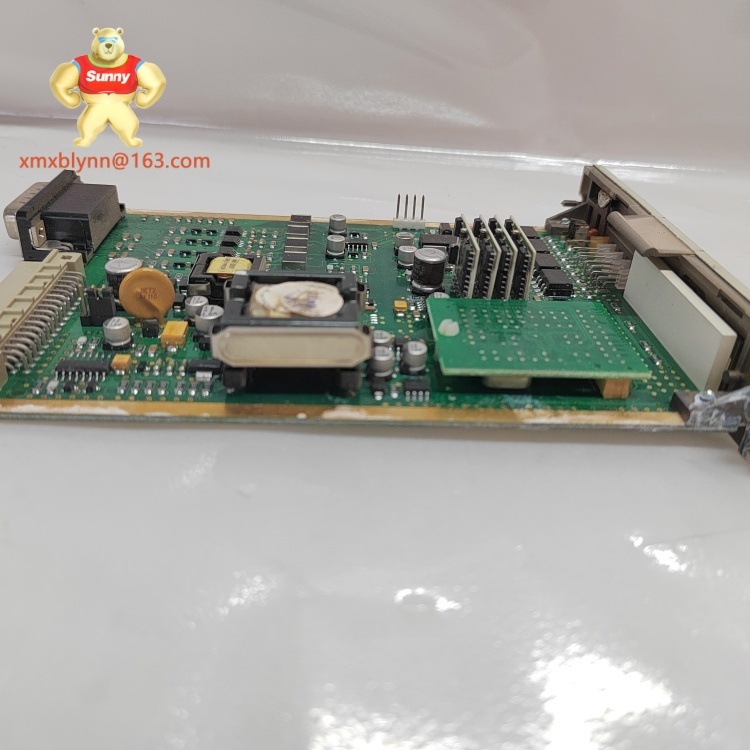

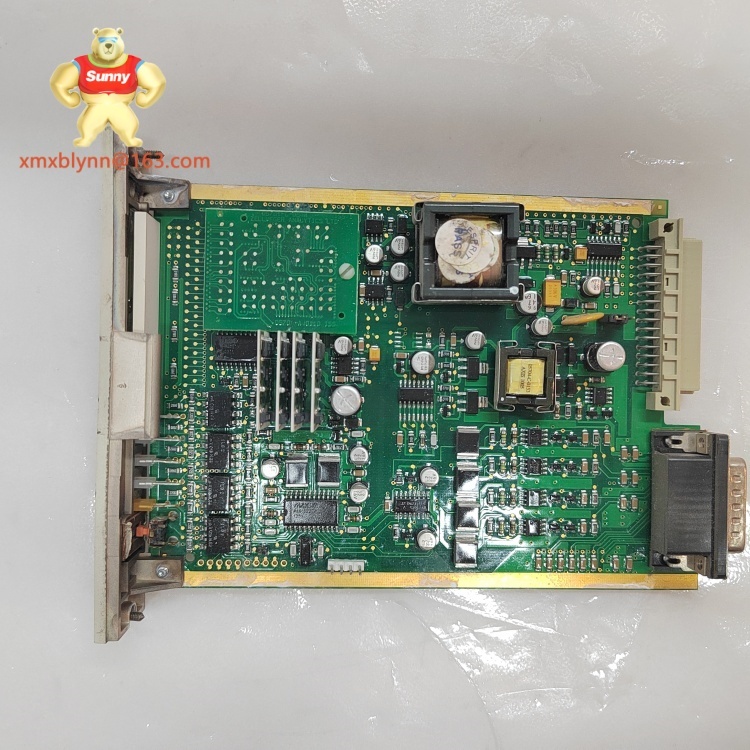

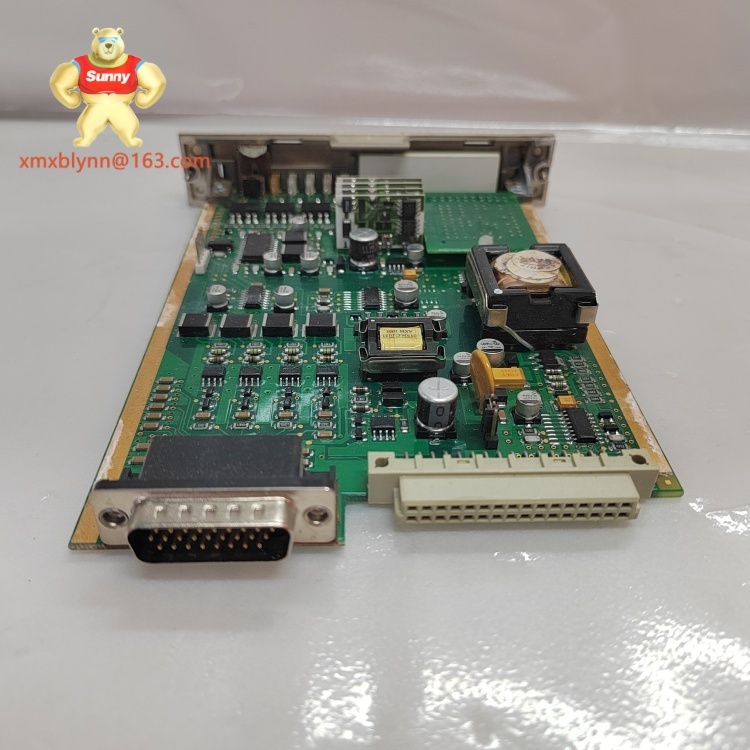

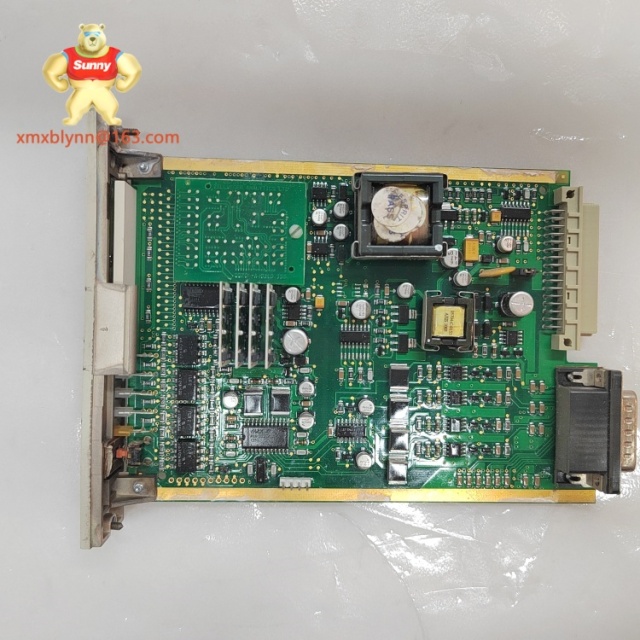

The HONEYWELL 05704-A-0145 is a four-channel control card belonging to the legacy System 57 series, designed primarily for gas detection and industrial safety monitoring systems. As part of Honeywell's modular control solutions, it excels at integrating signals from combustible, toxic gas detectors, and environmental sensors. Personally, I found its versatility impressive during a chemical plant retrofit—this single card replaced three older modules by handling both 4-20mA and mV signals from different sensor types, simplifying the entire control cabinet layout.
Le HONEYWELL 05704-A-0145 est une carte de commande à quatre canaux appartenant à la série legacy System 57, conçue principalement pour les systèmes de détection de gaz et de surveillance de sécurité industrielle. Dans le cadre des solutions de contrôle modulaire de Honeywell, elle excelle dans l'intégration de signaux provenant de détecteurs de gaz inflammables, toxiques et de capteurs environnementaux. Personnellement, j'ai été impressionné par sa polyvalence lors d'une rénovation d'usine chimique—cette seule carte a remplacé trois modules plus anciens en gérant à la fois des signaux 4-20mA et mV de différents types de capteurs, simplifiant l'ensemble de la configuration de l'armoire de contrôle.
| Parameter | Value |
|---|---|
| Product Model | HONEYWELL 05704-A-0145 |
| Manufacturer | HONEYWELL |
| Product Type | 4-Channel Gas Control Card (System 57 Series) |
| Power | 24V DC (typical industrial supply) |
| Communication / Protocol | Engineering serial port (miniature DIN) |
| Operating Temperature | -5°C to +55°C (23°F to 131°F) |
| Mounting | 19" Sub-rack (3U card format) |
| Weight | 0.09 kg (0.20 lbs) |
| Typical Interfaces | 4x Universal Input Channels (4-20mA / mV) |
| Compliance | UL 508, CE (EMC standards) |
Its independent channel configuration is a standout feature. During a refinery project, we could calibrate each gas detector separately without affecting others—a luxury not found in older multi-drop systems. The built-in loop protection (±50V short circuit protection) also proved invaluable when a field wiring fault occurred; it prevented damage to the entire card, saving us from a costly shutdown.
The three-level alarm system offers great flexibility. I configured individual alarm thresholds for toxic and combustible gases in a pharmaceutical plant, with time-delayed master alarms to prevent nuisance trips during startup. Electronic drift of less than 3% over six months meant calibration intervals could be extended, reducing maintenance costs by nearly 20%.
Sa configuration par canaux indépendants est une fonctionnalité remarquable. Lors d'un projet de raffinerie, nous avons pu étalonner chaque détecteur de gaz séparément sans affecter les autres—un luxe absent dans les anciens systèmes multi-drop. La protection de boucle intégrée (protection contre les courts-circuits ±50V) s'est également révélée précieuse lors d'une panne de câblage sur le terrain ; elle a empêché les dommages à l'ensemble de la carte, nous évitant un arrêt coûteux.
Le système d'alarme à trois niveaux offre une grande flexibilité. J'ai configuré des seuils d'alarme individuels pour les gaz toxiques et inflammables dans une usine pharmaceutique, avec des alarmes maitres à retardement pour prévenir les déclenchements indésirables pendant le démarrage. La dérive électronique inférieure à 3% sur six mois a permis d'allonger les intervalles d'étalonnage, réduisant les coûts de maintenance de près de 20%.
Installing this control card is straightforward if you're familiar with 19" rack systems. It slides into the System 57 sub-rack and locks into place with a simple latch—no tools needed. Personally, I found the terminal labeling intuitive, though I'd recommend taking photos of wiring before replacement since it's a legacy model with specific connection requirements.
Maintenance requires the engineering card for calibration—something to note since these are becoming harder to source. We schedule quarterly visual inspections to check for corrosion, especially in humid environments. The good news is that when properly maintained, these cards often outlast their expected lifespan; one of our client's units has been running continuously for over 8 years.
L'installation de cette carte de commande est simple si vous connaissez les systèmes de rack 19". Elle glisse dans le sub-rack System 57 et se verrouille en place avec un loquet simple—aucun outil nécessaire. Personnellement, j'ai trouvé l'étiquetage des bornes intuitif, bien que je recommande de prendre des photos du câblage avant remplacement car il s'agit d'un modèle legacy avec des exigences de connexion spécifiques.
L'entretien nécessite la carte d'ingénierie pour l'étalonnage—un point à noter car celles-ci deviennent de plus en plus difficiles à trouver. Nous planifions des inspections visuelles trimestrielles pour vérifier la présence de corrosion, notamment dans les environnements humides. La bonne nouvelle est que, lorsqu'elles sont correctement entretenues, ces cartes durent souvent plus que leur durée de vie prévue ; l'une des unités de nos clients fonctionne en continu depuis plus de 8 ans.
Honeywell provides a 12-month warranty covering manufacturing defects for new units. From experience, their support for legacy products is surprisingly good—when we had a faulty channel on a 6-month-old card, they arranged a replacement within a week. For refurbished units, suppliers typically offer 3-6 months of coverage, which I'd recommend verifying before purchase since this model is no longer in production.
Honeywell offre une garantie de 12 mois couvrant les défauts de fabrication pour les unités neuves. D'expérience, leur support pour les produits legacy est étonnamment bon—lorsque nous avons eu un canal défectueux sur une carte âgée de 6 mois, ils ont organisé un remplacement en une semaine. Pour les unités remises à neuf, les fournisseurs proposent généralement une couverture de 3 à 6 mois, que je recommande de vérifier avant achat puisque ce modèle n'est plus en production.
