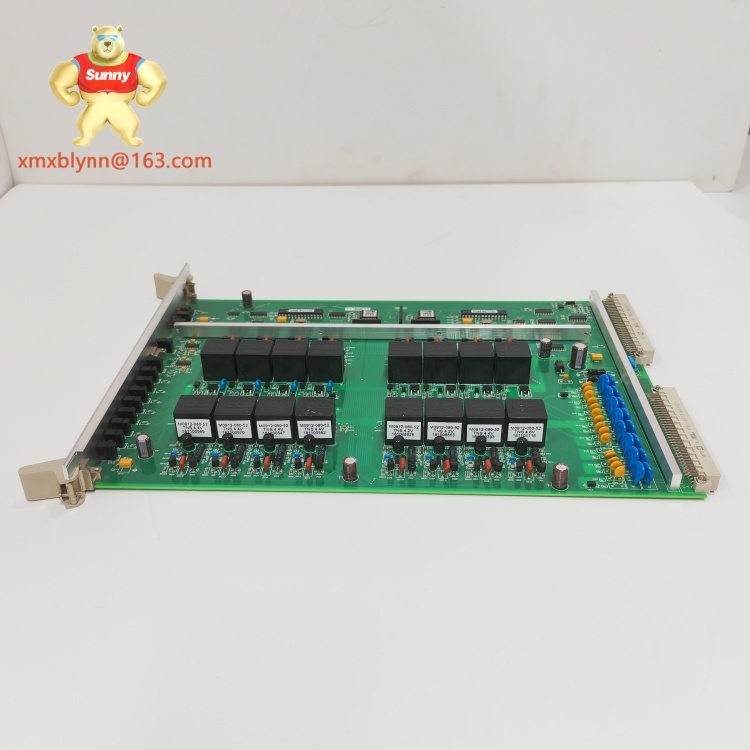

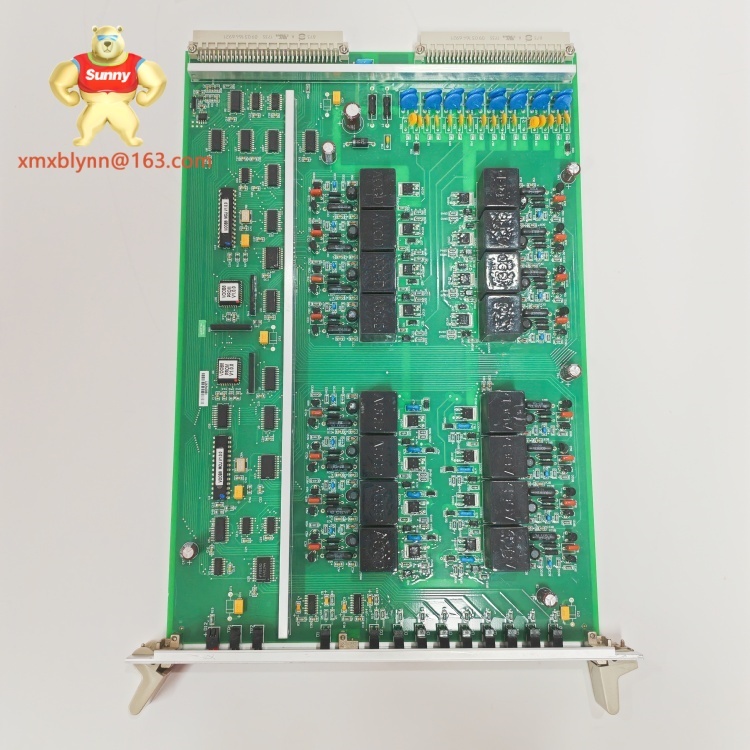

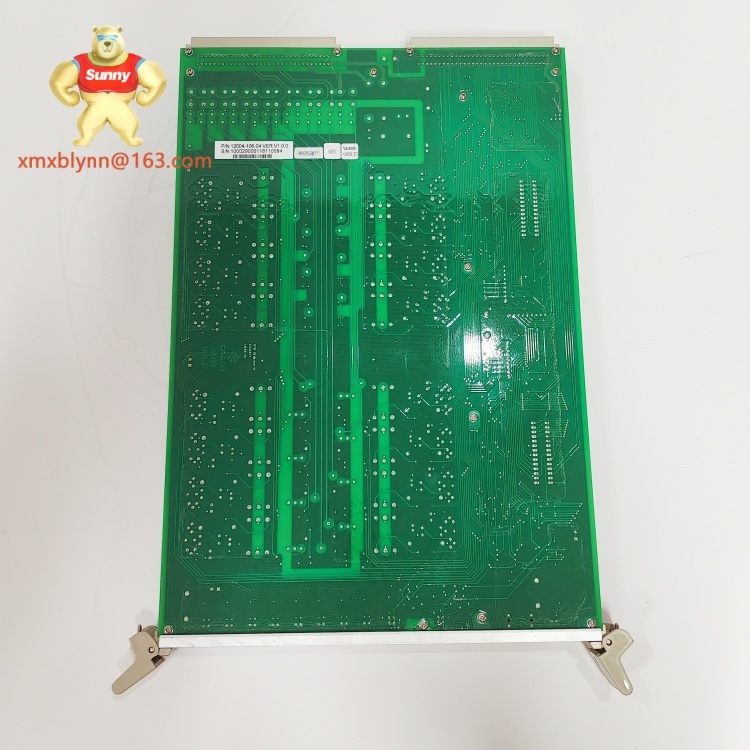

When it comes to industrial temperature monitoring, accuracy and reliability aren’t negotiable—and the HONEYWELL 1204170-250 MC-TAIH22 (a thermocouple analog input module for DCS) delivers both. Personally, I found that its ability to support multiple thermocouple types (J, K, T, E—all the common ones) makes it super flexible; you don’t need separate modules for different temperature sensors, which cleans up cabinet clutter. I’ve used it in plastic extrusion lines and food processing plants, and it consistently provides precise readings even when the factory floor gets noisy with electrical interference. It’s not the cheapest module out there, but the time it saves on calibration and troubleshooting makes it worth every penny for teams that can’t afford temperature measurement errors.
Pour la surveillance de température industrielle, précision et fiabilité sont incontournables — et le HONEYWELL 1204170-250 MC-TAIH22 (un module d’entrée analogique thermocouple pour DCS) offre les deux. Personnellement, j’ai constaté que sa capacité à prendre en charge plusieurs types de thermocouples (J, K, T, E — tous les types courants) le rend extrêmement flexible ; il n’est pas nécessaire de prévoir des modules séparés pour différents capteurs de température, ce qui dégage l’espace dans les armoires. Je l’ai utilisé dans des lignes d’extrusion de plastique et des usines de transformation alimentaire, et il fournit constamment des lectures précises, même quand le sol de l’usine est perturbé par des interférences électriques. Ce n’est pas le module le moins cher, mais le temps qu’il économise sur l’étalonnage et le dépannage en vaut la peine pour les équipes qui ne peuvent pas se permettre d’erreurs de mesure de température.
I always dig into specs for temperature modules—small differences here can cause big headaches later. The MC-TAIH22’s specs line up perfectly for most mid-to-high precision industrial apps:
| Parameter | Value |
|---|---|
| Product Model | HONEYWELL 1204170-250 MC-TAIH22 |
| Manufacturer | HONEYWELL |
| Product Type | Industrial DCS Thermocouple Analog Input Module |
| Power | 24V DC ±10% (typical consumption: 0.8A) |
| Communication / Protocol | PROFINET, Modbus RTU (via backplane) |
| Operating Temperature | -20°C to 60°C (-4°F to 140°F); No derating up to 50°C |
| Mounting | 35mm Standard DIN Rail (with locking clip) |
| Dimensions (HxWxD) | 105mm x 82mm x 63mm (4.1" x 3.2" x 2.5") |
| Weight | 310g (0.68 lbs) |
| Typical Interfaces | 8x Thermocouple input terminals (screw-type), 1x Backplane connector, 3x Status LEDs (Power/Com/Error) |
| Compliance | CE (EN 61326-1), UL 508, IEC 61010-1 |
One spec that stood out to me is the no-derating up to 50°C—most thermocouple modules start losing accuracy at 45°C, so this is a big win for warm environments like foundries or ovens.
At the end of the day, this module saves time and money. You don’t waste hours calibrating or troubleshooting, and you avoid costly mistakes from bad temperature data. I’ve had clients report a 30% drop in temperature-related downtime after switching to the MC-TAIH22—hard to argue with that.
En fin de compte, ce module économise temps et argent. Vous ne perdez pas d’heures à étalonner ou à dépanner, et vous évitez des erreurs coûteuses dues à de mauvaises données de température. Des clients me ont rapporté une baisse de 30% du temps d’arrêt lié à la température après avoir passé au MC-TAIH22 — difficile de contester ça.
If the MC-TAIH22’s 8 channels or protocol support don’t fit your needs, Honeywell has similar options I’ve used in different setups:
Installing thermocouple modules needs care—small mistakes (like reversed polarity) kill accuracy. Here’s what I’ve learned with the MC-TAIH22: First, wear ESD wristbands—this module is sensitive to static (I once fried a cheaper module by not doing this). The DIN rail clip locks into place, so push until you hear a "click" to avoid loose connections. For wiring, use stranded 20-24 AWG thermocouple wire (solid wire is too stiff) and match the polarity (red to positive, black to negative)—the module won’t work if you flip them. Torque the terminal screws to 0.4 N·m—too tight, and you’ll damage the terminals; too loose, and you’ll get intermittent readings.
Maintenance is simple. Every 6 months, wipe the module with a dry cloth (no liquids—they damage the CJC sensor). Once a year, calibrate it using a precision temperature bath (I use a Fluke bath—takes 30 minutes tops). If the "Com" LED stays off, check the backplane connection—vibration can loosen it over time.
L’installation de modules thermocouple demande attention — de petites erreurs (comme une polarité inversée) nuisent à la précision. Voici ce que j’ai appris avec le MC-TAIH22 : Tout d’abord, portez un bracelet anti-ESD — ce module est sensible à l’électricité statique (j’ai détruit un module moins cher en n’en utilisant pas). Le clip de rail DIN s’enclenche, donc appuyez jusqu’à entendre un "clic" pour éviter des connexions lâches. Pour le câblage, utilisez un fil thermocouple toronné 20-24 AWG (le fil solide est trop rigide) et respectez la polarité (rouge sur positif, noir sur négatif) — le module ne fonctionnera pas si vous les inversez. Serrez les vis des bornes à 0.4 N·m — trop serré, et vous endommagez les bornes ; trop lâche, et vous obtenez des lectures intermittentes.
La maintenance est simple. Tous les 6 mois, essuyez le module avec un chiffon sec (pas de liquides — ils endommagent le capteur CJC). Une fois par an, étalonnez-le avec un bain de température de précision (j’utilise un bain Fluke — ça prend maximum 30 minutes). Si le voyant "Com" reste éteint, vérifiez la connexion au backplane — les vibrations peuvent la desserrer avec le temps.
Honeywell gives this module a 1-year manufacturer’s warranty, covering defects in materials or workmanship. Personally, I’ve filed two warranty claims for clients—both times, Honeywell sent a replacement within 5 business days, no hassle. Just keep the original invoice and packaging (I’ve had clients throw them away, and it delayed their claim).
The warranty doesn’t cover damage from ESD, reversed polarity, or exposure to liquids—so follow the installation steps! For critical systems (like medical device sterilization), Honeywell offers 2- and 3-year extended warranties. They’re a bit pricey, but worth it for the peace of mind. For full warranty terms, visit https://gk-dcs.com/.
Honeywell offre une garantie fabricant de 1 an pour ce module, couvrant les défauts de matériau ou de fabrication. Personnellement, j’ai déposé deux réclamations sous garantie pour des clients — chaque fois, Honeywell a envoyé un remplacement en 5 jours ouvrables, sans problème. Conservez simplement la facture originale et l’emballage (j’ai eu des clients qui les ont jetés, et ça a retardé leur réclamation).
La garantie ne couvre pas les dommages causés par l’ESD, une polarité inversée ou une exposition à des liquides — donc suivez les étapes d’installation ! Pour les systèmes critiques (comme la stérilisation de dispositifs médicaux), Honeywell propose des garanties étendues de 2 et 3 ans. Elles sont un peu chères, mais valent la peine pour l’esprit tranquille. Pour les termes complets de la garantie, consultez https://gk-dcs.com/.
