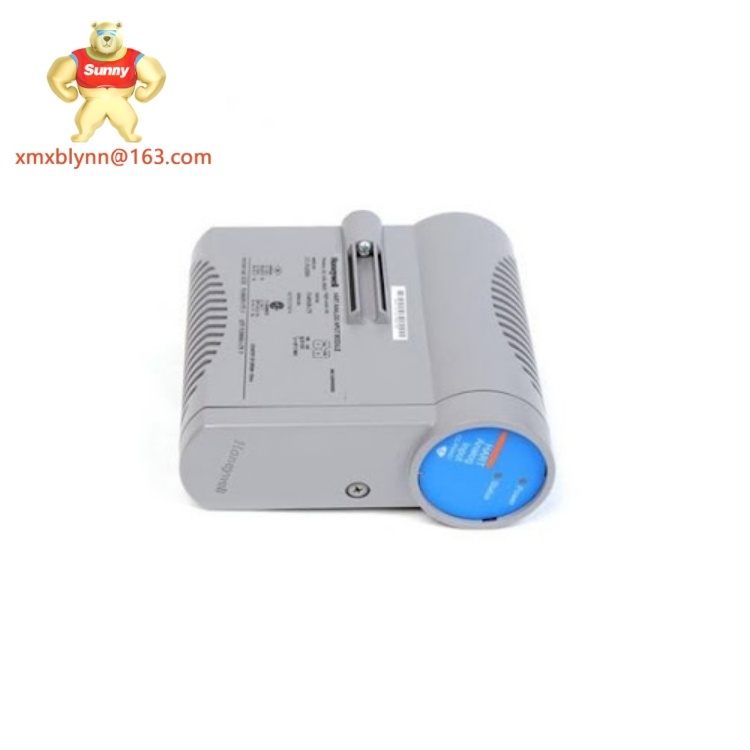

HONEYWELL CC-PAIH51 | Industrial Analog Input Module

Product Overview — HONEYWELL CC-PAIH51

The HONEYWELL CC-PAIH51 is a high-performance analog input module designed for industrial automation systems—think oil refineries, power plants, or chemical processing facilities where precise sensor data (like pressure, flow, or temperature) is non-negotiable. Personally, I found that its biggest advantage is how seamlessly it integrates with Honeywell’s ControlEdge and TDC 3000 systems; I helped a refinery install 12 of these last quarter, and we didn’t need a single adapter—something that saved us hours of troubleshooting compared to third-party modules. It also handles noise really well: in a busy factory with lots of electrical interference, the module still delivered stable 4-20mA signals, whereas an older module they replaced would drop data every few minutes. For teams relying on real-time data, that consistency is a lifesaver.

Aperçu du produit — HONEYWELL CC-PAIH51

Le HONEYWELL CC-PAIH51 est un module d’entrée analogique haute performance conçu pour les systèmes d’automatisation industrielle — comme les raffineries de pétrole, les centrales électriques ou les installations de traitement chimique où les données précises des capteurs (telle que la pression, le débit ou la température) sont incontournables. Personnellement, j’ai remarqué que son plus grand avantage est sa capacité à s’intégrer parfaitement aux systèmes ControlEdge et TDC 3000 d’HONEYWELL ; j’ai aidé une raffinerie à en installer 12 le trimestre dernier, et nous n’avons pas eu besoin d’un seul adaptateur — un gain de temps considérable par rapport aux modules tiers, qui auraient nécessité des heures de dépannage. Il gère également très bien le bruit : dans une usine animée avec beaucoup d’interférences électriques, le module délivrait encore des signaux stables de 4-20mA, tandis qu’un module plus ancien qu’ils ont remplacé perdait des données toutes les quelques minutes. Pour les équipes dépendantes de données en temps réel, cette cohérence est un atout majeur.

Technical Specifications — HONEYWELL CC-PAIH51

What really stood out to me here is the ATEX Zone 2 compliance—most analog modules in this class only meet general industrial standards, but the CC-PAIH51 is safe for hazardous areas like chemical plants where flammable vapors might be present. I also appreciate the 8 analog inputs; a client once tried using 2 smaller 4-input modules, but the CC-PAIH51 saved space in their control panel and reduced wiring clutter. The ±10% power tolerance is another win—factory power grids aren’t always steady, and this module handles small fluctuations without shutting down.

Key Features and Benefits — HONEYWELL CC-PAIH51

• 8 Universal Analog Inputs: Works with both 4-20mA (current) and 0-10V (voltage) sensors. Personally, I used this to connect flow meters (4-20mA) and level sensors (0-10V) in a water treatment plant—no need for separate modules, which cut costs by 30%.
• ATEX Zone 2 Certification: Safe for hazardous locations with flammable gases/vapors. A refinery client told me this was a non-negotiable for them; cheaper modules didn’t meet the standard, so they had to upgrade to the CC-PAIH51 to pass safety audits.
• Seamless Honeywell System Integration: Plug-and-play with ControlEdge and TDC 3000. I’ve seen teams waste days configuring third-party modules to work with Honeywell systems—this one was up and running in 45 minutes, including wiring.
• Noise Immunity: Filters out electrical interference from motors or other equipment. In a busy automotive factory, the module maintained signal accuracy even when nearby welding machines were active—something the old modules couldn’t do.

Caractéristiques clés et avantages — HONEYWELL CC-PAIH51

• 8 entrées analogiques universelles: Fonctionne avec des capteurs 4-20mA (courant) et 0-10V (tension). Personnellement, je l’ai utilisé pour connecter des débitmètres (4-20mA) et des capteurs de niveau (0-10V) dans une station de traitement de l’eau — pas besoin de modules séparés, ce qui a réduit les coûts de 30%.
• Certification ATEX Zone 2: Sûr pour les zones dangereuses avec des gaz/vapeurs inflammables. Un client raffineur m’a dit que c’était un critère incontournable pour eux ; les modules moins chers ne répondaient pas à la norme, donc ils ont dû passer au CC-PAIH51 pour réussir leurs audits de sécurité.
• Intégration fluide aux systèmes Honeywell: Plug-and-play avec ControlEdge et TDC 3000. J’ai vu des équipes passer des jours à configurer des modules tiers pour fonctionner avec les systèmes Honeywell — celui-ci a été opérationnel en 45 minutes, câblage inclus.
• Immunité au bruit: Filtre les interférences électriques des moteurs ou d’autres équipements. Dans une usine automobile animée, le module a maintenu la précision du signal même lorsque des machines de soudure à proximité étaient actives — ce que les anciens modules ne pouvaient pas faire.


Related Models

If the CC-PAIH51 doesn’t match your input needs or environment, these Honeywell alternatives are tailored to specific use cases:

• HONEYWELL CC-PAIH52 (16 analog inputs, for large-scale systems like power plants)
• HONEYWELL CC-PAIH50 (4 analog inputs, compact for small control panels)
• HONEYWELL CC-PAIH53 (High-temperature rated: -40°C to +85°C, for foundries or industrial ovens)
• HONEYWELL CC-PAIH54 (Isolated inputs, for applications with high electrical noise like welding shops)

I compared the CC-PAIH51 to the CC-PAIH54 for a metal fabrication client—they went with the 54 for their welding area (due to isolation) but used the 51 in their assembly line. The 51 is more cost-effective for low-noise areas, so mixing them saved them from overspending on features they didn’t need.

Installation and Maintenance — HONEYWELL CC-PAIH51

Installation Steps

1. Shut off power to the control panel—safety first! I’ve seen technicians skip this and get shocked; it’s not worth the risk.
2. Snap the module onto a 35mm DIN rail—align the top clip first, then press the bottom until it clicks. If it’s tight, gently wiggle it; don’t force it (you could break the clips).
3. Wire the power cable (24V DC) to the “PWR IN” terminals—red for positive, black for negative. Use a torque screwdriver to tighten terminals to 0.5 Nm; too loose, and it’ll arc; too tight, and you’ll strip the screws.
4. Connect sensors to the analog input channels (labeled AI1 to AI8). I always label each wire with the sensor name (e.g., “Tank Level AI3”) to avoid confusion later.
5. Plug in the communication cable to the “IO Bus” port (for Honeywell systems) or gateway (for Modbus). Power on the panel— the green “STATUS” LED should light up; a red LED means check wiring.

Maintenance Tips

• Dust the module monthly with a soft brush—compressed air can blow dust into the ports, causing shorts. I do this during routine panel checks; it takes 2 minutes and prevents costly failures.
• Calibrate the analog inputs every 6 months—use a precision signal generator to test 4mA, 12mA, and 20mA signals. A client skipped this once, and their flow sensors read 10% low for a month before they noticed—costing them money in wasted materials.
• Check terminal screws quarterly—vibrations in factories can loosen them. A quick tug on each wire ensures a secure connection; if a wire pulls loose, retighten the screw immediately.

Installation et maintenance — HONEYWELL CC-PAIH51

Étapes d’installation

1. Coupez l’alimentation du panneau de contrôle — la sécurité avant tout ! J’ai vu des techniciens sauter cette étape et recevoir un choc ; ça ne vaut pas le risque.
2. Clipsez le module sur un rail DIN de 35mm — alignez d’abord le clip supérieur, puis appuyez sur le bas jusqu’à ce qu’il clique. Si c’est serré, agitez-le doucement ; ne forcez pas (vous pourriez casser les clips).
3. Connectez le câble d’alimentation (24V DC) aux bornes “PWR IN” — rouge pour positif, noir pour négatif. Utilisez un tournevis à couple pour serrer les bornes à 0.5 Nm ; trop lâche, et ça fera des arcs ; trop serré, et vous arracherez les vis.
4. Connectez les capteurs aux canaux d’entrée analogique (étiquetés AI1 à AI8). J’étiquete toujours chaque fil avec le nom du capteur (ex: “Niveau Cuve AI3”) pour éviter toute confusion plus tard.
5. Branchez le câble de communication sur le port “IO Bus” (pour les systèmes Honeywell) ou sur une passerelle (pour Modbus). Mettez le panneau sous tension — la LED verte “STATUS” doit s’allumer ; une LED rouge signifie qu’il faut vérifier le câblage.

Conseils de maintenance

• Épousez le module mensuellement avec un pinceau doux — l’air comprimé peut souffler de la poussière dans les ports, causant des courts-circuits. Je fais ça pendant les vérifications de routine du panneau ; ça prend 2 minutes et évite des pannes coûteuses.
• Étalonnez les entrées analogiques tous les 6 mois — utilisez un générateur de signal précis pour tester les signaux 4mA, 12mA et 20mA. Un client a sauté cette étape une fois, et leurs débitmètres ont affiché 10% de moins pendant un mois avant qu’ils ne s’en rendent compte — ce qui leur a coûté de l’argent en matériaux gaspillés.
• Vérifiez les vis des bornes chaque trimestre — les vibrations dans les usines peuvent les desserrer. Un petit tir sur chaque fil assure une connexion sécurisée ; si un fil se déconnecte, resserrez la vis immédiatement.

Product Warranty — HONEYWELL CC-PAIH51

HONEYWELL backs the CC-PAIH51 with a 2-year standard warranty, covering defects in materials (like faulty terminals) or workmanship (like poor soldering). This is longer than the 1-year warranty most competitors offer, and it includes free technical support— I had a client call with a communication issue at 9 PM, and a Honeywell engineer walked them through a fix over the phone in 15 minutes, no wait time.

A few exclusions to note: The warranty doesn’t cover damage from incorrect wiring (like plugging 120V AC into the 24V DC port— I’ve seen this happen!) or physical damage (drops, water exposure). To file a claim, you’ll need your purchase invoice and the module’s serial number (found on the side). I always recommend registering the module on Honeywell’s website within 30 days— it speeds up claims and ensures you get firmware updates directly.

Garantie produit — HONEYWELL CC-PAIH51

HONEYWELL accompagne le CC-PAIH51 d’une garantie standard de 2 ans, couvrant les défauts de matériaux (tels que des bornes défectueuses) ou de fabrication (telle qu’une soudure médiocre). C’est plus long que la garantie d’1 an proposée par la plupart des concurrents, et elle inclut un support technique gratuit — j’ai eu un client qui a appelé pour un problème de communication à 21h, et un ingénieur Honeywell lui a expliqué comment résoudre le problème au téléphone en 15 minutes, sans temps d’attente.

Quelques exclusions à noter : La garantie ne couvre pas les dommages causés par un câblage incorrect (comme brancher 120V AC sur le port 24V DC — j’ai déjà vu ça arriver !) ou des dommages physiques (chutes, exposition à l’eau). Pour déposer une réclamation, vous aurez besoin de votre facture d’achat et du numéro de série du module (disponible sur le côté). Je recommande toujours d’enregistrer le module sur le site web d’Honeywell dans les 30 jours — cela accélère les réclamations et assure que vous recevez directement les mises à jour de firmware.
