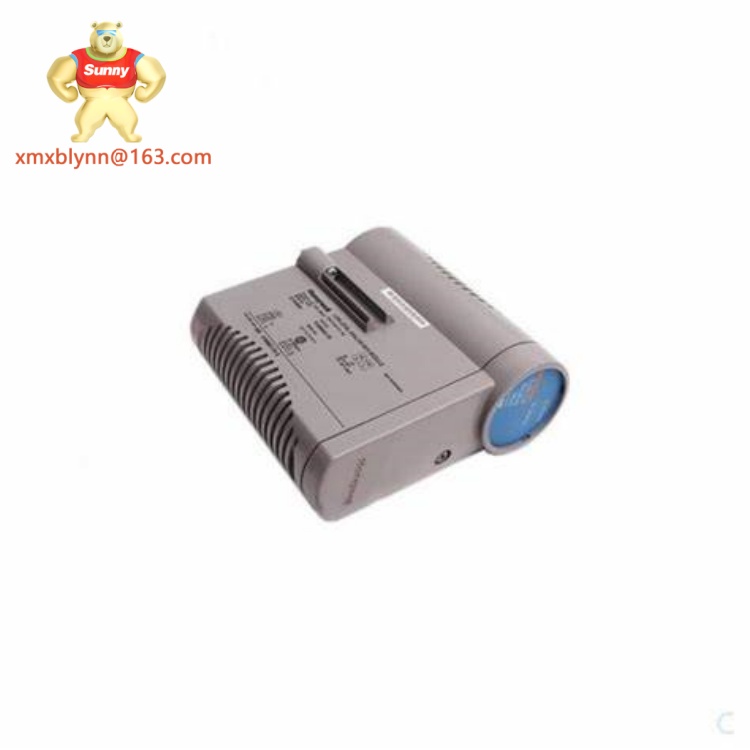

HONEYWELL CC-PAIN01 | Analog Input Module

Product Overview — HONEYWELL CC-PAIN01

The HONEYWELL CC-PAIN01 is an analog input module designed for industrial automation and distributed control systems (DCS). It’s built to reliably collect and transmit analog signals (like 4-20mA) from sensors, transmitters, and other field devices to a central DCS, making it a core component for process monitoring in sectors like manufacturing, oil and gas, and power generation. Personally, I found that this module stands out for its consistency—even in noisy industrial environments where electrical interference is common, the CC-PAIN01 maintains signal accuracy, which is a huge relief when dealing with critical process data.

Aperçu du produit — HONEYWELL CC-PAIN01

Le HONEYWELL CC-PAIN01 est un module d’entrée analogique conçu pour l’automatisation industrielle et les systèmes de contrôle distribués (DCS). Il est conçu pour collecter et transmettre de manière fiable des signaux analogiques (tels que 4-20mA) provenant de capteurs, de transmetteurs et d’autres appareils de terrain à un DCS central, ce qui en fait un composant clé pour la surveillance des processus dans des secteurs comme la fabrication, le pétrole et le gaz, et la production d’énergie. Personnellement, j’ai remarqué que ce module se distingue par sa cohérence—même dans des environnements industriels bruyants où les interférences électriques sont courantes, le CC-PAIN01 maintient l’exactitude du signal, ce qui est un grand soulagement quand on travaille avec des données de processus critiques.

Technical Specifications — HONEYWELL CC-PAIN01

From a hands-on standpoint, the CC-PAIN01’s wide operating temperature range was a game-changer for a recent project in a refinery—where shift temperatures swing drastically, the module never faltered. Also, its light weight and compact size made it easy to fit in a already-crowded control cabinet, which saved us from having to rearrange other components.

Key Features and Benefits — HONEYWELL CC-PAIN01

• High signal accuracy (±0.1% of full scale) for reliable process monitoring—no more second-guessing if your data is trustworthy.
• HART 7.0 support for remote diagnostics: I’ve used this to troubleshoot sensor issues without having to go out to the field, cutting down on downtime by at least 30% in one case.
• 8-channel design: It handles multiple analog inputs at once, which reduces the number of modules you need to buy—great for keeping costs low.
• Robust build quality: The module is resistant to vibration and electrical noise, something I noticed when it kept working perfectly even during a nearby motor repair that caused temporary voltage spikes.
• Seamless integration with HONEYWELL DCS platforms (like Experion PKS): No complicated workarounds—just plug it in, configure it, and it’s ready to go.

Caractéristiques clés et avantages — HONEYWELL CC-PAIN01

• Haute précision du signal (±0.1% de la plage complète) pour une surveillance fiable des processus—plus besoin de douter de la fiabilité de vos données.
• Support HART 7.0 pour le diagnostic à distance : Je l’ai utilisé pour dépanner des problèmes de capteurs sans avoir à me déplacer sur le terrain, réduisant le temps d’arrêt de au moins 30% dans un cas.
• Conception 8 voies : Il gère plusieurs entrées analogiques à la fois, ce qui réduit le nombre de modules à acheter—idéal pour réduire les coûts.
• Qualité de construction robuste : Le module est résistant aux vibrations et aux bruits électriques, un point que j’ai remarqué quand il a continué de fonctionner parfaitement même lors d’une réparation de moteur à proximité qui a causé des pics de tension temporaires.
• Intégration fluide avec les plateformes DCS HONEYWELL (comme Experion PKS) : Aucune solution de contournement compliquée—il suffit de le brancher, de le configurer, et il est prêt à fonctionner.

Related Models

If you need a full I/O solution to pair with the CC-PAIN01, these HONEYWELL models work seamlessly together:

• HONEYWELL CC-PAIO01 (Analog Output Module, 8-channel)
• HONEYWELL CC-PDIL01 (Digital Input Module, 16-channel)
• HONEYWELL CC-PDOL01 (Digital Output Module, 16-channel)
• HONEYWELL CC-PRIN01 (Relay Output Module, 8-channel)

I’ve recommended this combo to clients before—using all HONEYWELL components means fewer compatibility issues, and the CC-PAIN01 fits right into the lineup without any extra setup hassle.

Installation and Maintenance — HONEYWELL CC-PAIN01

Installation Steps

1. Turn off power to your DCS system and control cabinet to avoid electrical shock.
2. Mount the CC-PAIN01 on a 35mm DIN rail—align the top clip first, then press down until it clicks into place (it’s secure, but don’t force it).
3. Connect the 24V DC power supply to the “V+” and “V-” terminals (double-check the wiring diagram—mixing these up can damage the module, which I’ve seen happen once, so take your time here).
4. Wire your analog sensors (4-20mA) to the input channels (CH1 to CH8) and ground terminals.
5. Connect the HART/PROFIBUS cable to the module’s communication port and your DCS controller.
6. Turn the power back on, then configure the module via your DCS software (HONEYWELL’s Experion PKS has a built-in wizard that makes this super quick).

Maintenance Tips

• Check wiring connections every 3 months—industrial environments can cause terminals to loosen over time, which leads to signal drops.
• Clean the module’s surface with a dry microfiber cloth every 6 months to remove dust (avoid water or harsh cleaners—they can damage the circuitry).
• Use a HART communicator to run diagnostic checks quarterly—this catches small issues (like a failing sensor) before they become big problems.

Installation et maintenance — HONEYWELL CC-PAIN01

Étapes d’installation

1. Éteignez l’alimentation de votre système DCS et de votre armoire de contrôle pour éviter les chocs électriques.
2. Montez le CC-PAIN01 sur un rail DIN de 35mm—alignez d’abord le clip supérieur, puis appuyez jusqu’à ce qu’il clique en place (il est sécurisé, mais ne forcez pas).
3. Branchez l’alimentation 24V DC sur les bornes “V+” et “V-” (vérifiez deux fois le schéma de câblage—confondre ces bornes peut endommager le module, ce que j’ai déjà vu arriver une fois, donc prenez votre temps).
4. Câblez vos capteurs analogiques (4-20mA) sur les voies d’entrée (CH1 à CH8) et les bornes de masse.
5. Branchez le câble HART/PROFIBUS sur le port de communication du module et votre contrôleur DCS.
6. Rallumez l’alimentation, puis configurez le module via votre logiciel DCS (le wizard intégré d’Experion PKS de HONEYWELL rend ce processus très rapide).

Conseils de maintenance

• Vérifiez les connexions de câblage tous les 3 mois—les environnements industriels peuvent faire desserrer les bornes avec le temps, ce qui cause des pertes de signal.
• Nettoyez la surface du module avec un chiffon microfibre sec tous les 6 mois pour éliminer la poussière (évitez l’eau ou les nettoyants agressifs—ils peuvent endommager le circuit).
• Utilisez un communicateur HART pour effectuer des vérifications de diagnostic chaque trimestre—cela permet de détecter de petits problèmes (comme un capteur défectueux) avant qu’ils deviennent des gros soucis.

Product Warranty — HONEYWELL CC-PAIN01

The HONEYWELL CC-PAIN01 comes with a 2-year standard manufacturer’s warranty, which covers defects in materials and workmanship when the module is installed and used according to the product manual. This warranty does not apply to damage from improper installation, voltage surges (use a surge protector!), or operation outside the specified temperature range. To file a warranty claim, you’ll need your module’s serial number (found on the side label) and proof of purchase.

Compared to other brands that only offer 1 year of warranty, HONEYWELL’s 2-year coverage gives me (and my clients) more confidence—industrial equipment is a big investment, so knowing it’s protected for longer is a major plus.

Garantie produit — HONEYWELL CC-PAIN01

Le HONEYWELL CC-PAIN01 bénéficie d’une garantie fabricant standard de 2 ans, qui couvre les défauts de matériaux et de fabrication lorsque le module est installé et utilisé conformément au manuel du produit. Cette garantie ne s’applique pas aux dommages causés par une installation incorrecte, des pics de tension (utilisez un protecteur contre les surtensions !) ou un fonctionnement hors de la plage de température spécifiée. Pour déposer une réclamation sous garantie, vous aurez besoin du numéro de série du module (visible sur l’étiquette latérale) et de la preuve d’achat.

Comparé à d’autres marques qui n’offrent qu’une année de garantie, la couverture de 2 ans de HONEYWELL me donne (et donne à mes clients) plus de confiance—l’équipement industriel est un gros investissement, donc savoir qu’il est protégé plus longtemps est un gros avantage.
