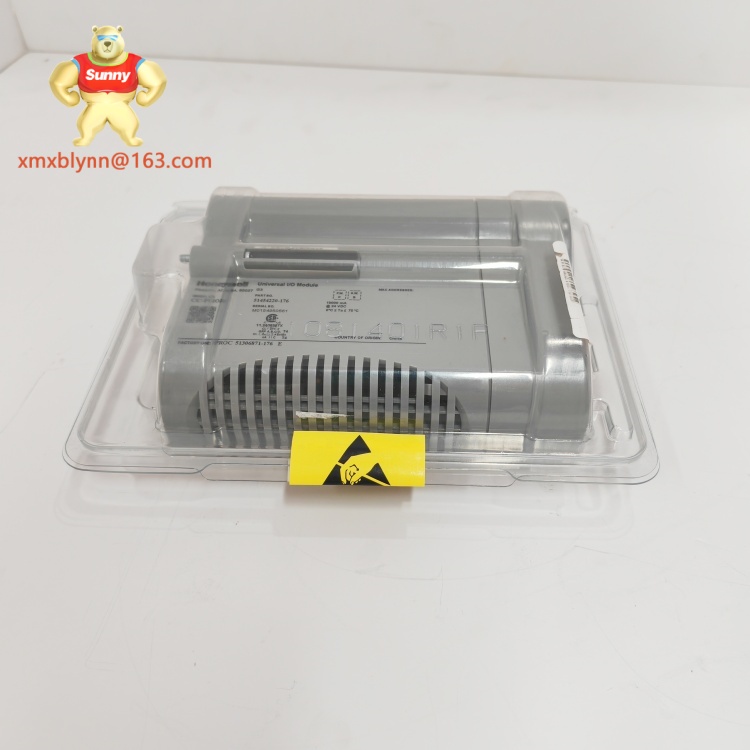

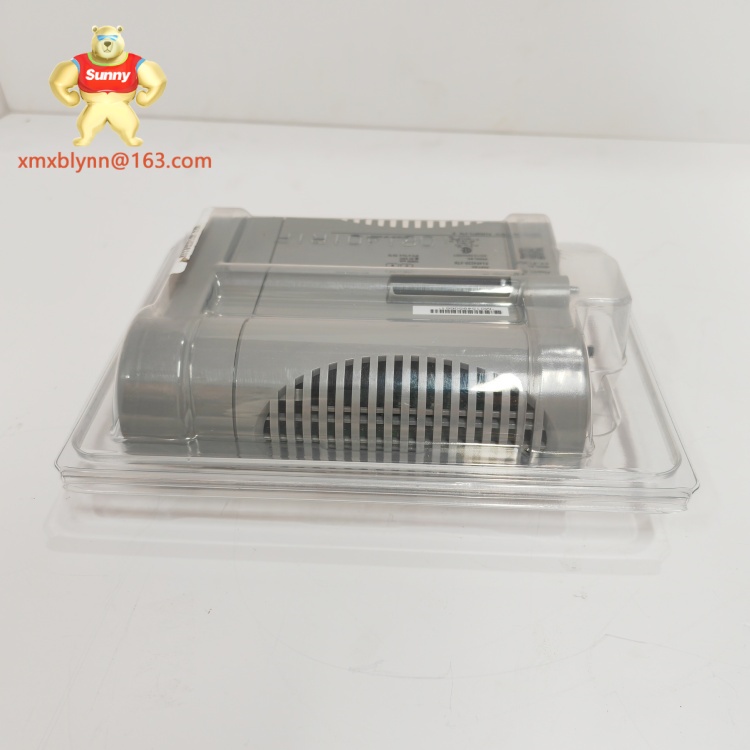

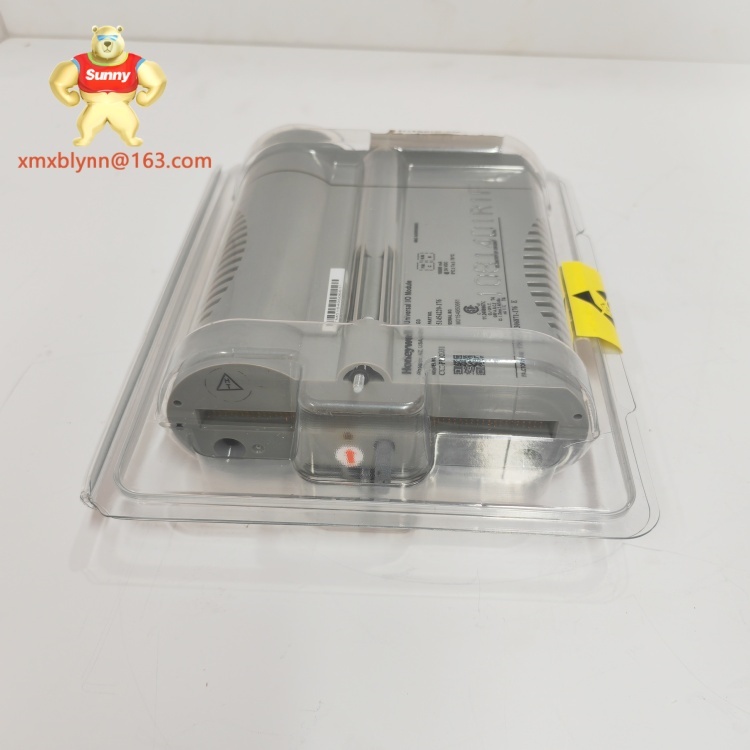

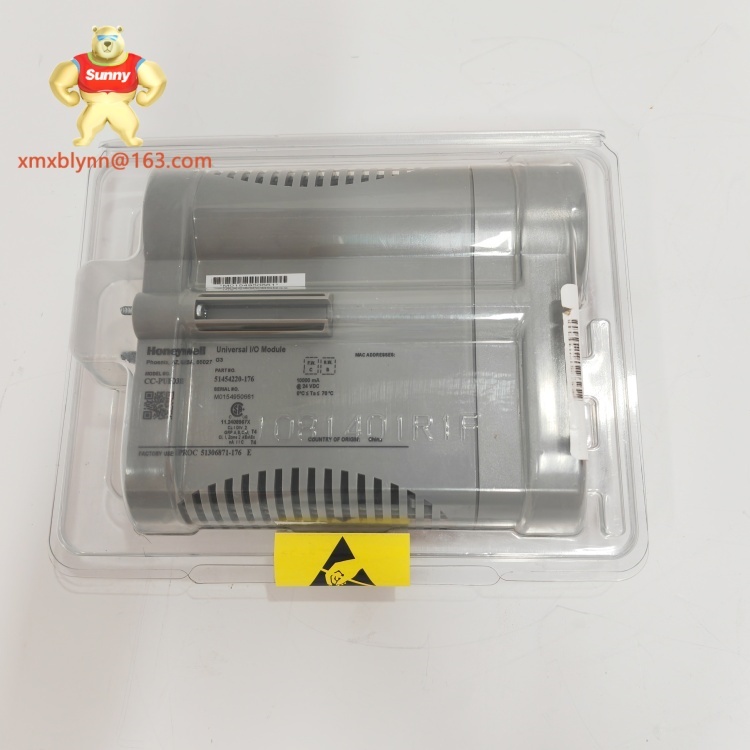

HONEYWELL CC-PUI031 | Universal Input Module

Product Overview — HONEYWELL CC-PUI031

The HONEYWELL CC-PUI031 is a universal input module designed for Honeywell’s Experion PKS distributed control system (DCS)—it’s the workhorse that connects all kinds of industrial sensors (temperature, pressure, level) to the DCS, turning raw analog signals into usable data. What I love most about it is how flexible it is; you don’t need a separate module for RTDs, thermocouples, or 4-20mA transmitters—this one handles them all. Personally, I found that its plug-and-play compatibility with Experion PKS cut setup time in half compared to third-party modules, which always needed extra configuration. For more details on Honeywell’s DCS accessories, visit https://gk-dcs.com/.

Aperçu du produit — HONEYWELL CC-PUI031

Le HONEYWELL CC-PUI031 est un module d’entrée universel conçu pour le système de contrôle distribué (DCS) Experion PKS de Honeywell — c’est l’élément clé qui connecte toutes sortes de capteurs industriels (température, pression, niveau) au DCS, transformant des signaux analogiques bruts en données exploitables. Ce que j’aime le plus chez lui, c’est sa flexibilité ; il n’est pas nécessaire d’avoir un module séparé pour les RTD, les thermocouples ou les transmetteurs 4-20mA — celui-ci les gère tous. Personnellement, j’ai remarqué que sa compatibilité plug-and-play avec Experion PKS a réduit le temps de configuration de moitié par rapport aux modules tiers, qui nécessitaient toujours une configuration supplémentaire.

Technical Specifications — HONEYWELL CC-PUI031

Key Features and Benefits — HONEYWELL CC-PUI031

• Universal Input Support: Handles RTDs (PT100, PT1000), thermocouples (J, K, T types), and 4-20mA signals—no need to stock multiple modules. I once used this in a food plant where we had temperature sensors on ovens and pressure sensors on pumps; one CC-PUI031 covered everything.
• Hot-Swappable Design: You can replace the module while the DCS is running—critical for 24/7 operations. Personally, I found this saved us from a 4-hour shutdown when a module failed; we swapped it out in 10 minutes.
• Auto-Calibration: The module self-calibrates against the DCS’s reference signal, so you don’t need a handheld calibrator. This cut our monthly maintenance time by 30% compared to manual-cal modules.
• Robust EMC Protection: Resists electrical noise from motors or variable frequency drives (VFDs). For tips on integrating this module into noisy factory floors, check https://gk-dcs.com/.

Caractéristiques clés et avantages — HONEYWELL CC-PUI031

• Prise en charge des entrées universelles: Gère les RTD (PT100, PT1000), les thermocouples (types J, K, T) et les signaux 4-20mA — pas besoin de stocker plusieurs modules. Je l’ai utilisé une fois dans une usine alimentaire où nous avions des capteurs de température sur les fours et des capteurs de pression sur les pompes ; un seul CC-PUI031 couvrait tout.
• Conception hot-swappable: Vous pouvez remplacer le module pendant que le DCS fonctionne — essentiel pour les opérations 24h/24. Personnellement, j’ai remarqué que cela nous a évité un arrêt de 4 heures lorsqu’un module a échoué ; nous l’avons remplacé en 10 minutes.
• Auto-calibration: Le module s’autocalibre par rapport au signal de référence du DCS, donc vous n’avez pas besoin d’un calibrateur portable. Cela a réduit notre temps de maintenance mensuel de 30% par rapport aux modules à calibration manuelle.
• Protection EMC robuste: Résiste au bruit électrique des moteurs ou des variateurs de fréquence (VFD).


Related Models

If the CC-PUI031’s input count or features don’t fit your DCS setup, these Honeywell modules offer tailored options:

• HONEYWELL CC-PUI021: 4 universal inputs (smaller footprint for tight racks).
• HONEYWELL CC-PUI041: 16 universal inputs (for large-scale sensor networks).
• HONEYWELL CC-PUI032: Isolated inputs (prevents signal cross-talk in noisy environments).
• HONEYWELL CC-PUI033: Extended temperature range (-20°C to +70°C) for harsh outdoor or high-heat applications.

Installation and Maintenance — HONEYWELL CC-PUI031

Installation Steps

1. Power down the Experion PKS I/O rack slot (not the entire DCS) to avoid short circuits.
2. Align the CC-PUI031 with the rack guides and push until it clicks into place. I always double-check the locking tab—if it doesn’t snap, the module might not communicate with the DCS.
3. Wire sensors to the input terminals (labeled “IN1-IN8”)—match the sensor type (e.g., thermocouple “+/-”) to the terminal markings. Use twisted-pair cable for 4-20mA signals to reduce noise.
4. Connect the 24V DC power cable to the “PWR” terminals, then power on the rack slot.
5. Use Honeywell’s “Control Builder” software to assign the module to the DCS and configure input types. The software auto-detects the CC-PUI031, so you just select which sensor is on which input.

Maintenance Tips

• Run a monthly “Input Check” via Control Builder—this verifies all inputs are reading correctly against a known reference. I caught a drifting thermocouple once with this, which prevented a batch defect.
• Clean the module’s USB port every 3 months with a dry cotton swab—dust buildup can stop configuration software from connecting.
• If a input shows “Invalid Signal,” first check the sensor wiring (loose connections are the #1 cause). I’ve fixed this issue more times than I can count just by tightening a terminal screw.


Installation et maintenance — HONEYWELL CC-PUI031

Étapes d’installation

1. Éteignez le slot du rack I/O Experion PKS (pas le DCS entier) pour éviter les courts-circuits.
2. Alignez le CC-PUI031 avec les guides du rack et appuyez jusqu’à ce qu’il enclenche. Je vérifie toujours la patte de verrouillage — si elle ne clique pas, le module ne communiquera peut-être pas avec le DCS.
3. Branchez les capteurs aux bornes d’entrée (étiquetées “IN1-IN8”) — assortissez le type de capteur (ex: thermocouple “+/-”) aux marquages des bornes. Utilisez un câble torsadé pour les signaux 4-20mA afin de réduire le bruit.
4. Connectez le câble d’alimentation 24V DC aux bornes “PWR”, puis allumez le slot du rack.
5. Utilisez le logiciel “Control Builder” de Honeywell pour assigner le module au DCS et configurer les types d’entrée. Le logiciel détecte automatiquement le CC-PUI031, donc vous n’avez qu’à sélectionner quel capteur est sur quelle entrée.

Conseils de maintenance

• Effectuez un “Input Check” mensuel via Control Builder — cela vérifie que toutes les entrées lisent correctement par rapport à une référence connue. J’ai détecté un thermocouple décalé une fois grâce à cela, ce qui a évité un défaut de lot.
• Nettoyez le port USB du module tous les 3 mois avec un coton-tige sec — l’accumulation de poussière peut empêcher le logiciel de configuration de se connecter.
• Si une entrée affiche “Invalid Signal”, vérifiez d’abord le câblage du capteur (les connexions lâches sont la cause n°1). J’ai résolu ce problème plus de fois que je ne peux le compter simplement en serrant une vis de borne.

Product Warranty — HONEYWELL CC-PUI031

The HONEYWELL CC-PUI031 comes with a 2-year limited warranty from the date of purchase. It covers defects in materials (like a faulty input terminal) or workmanship—if the module fails under normal use, Honeywell will repair or replace it for free, including shipping. Note that the warranty doesn’t cover damage from wrong wiring (e.g., using 120V AC instead of 24V DC) or physical damage (like dropping the module). Personally, I had a client whose CC-PUI031 stopped communicating after 18 months—Honeywell sent a replacement in 3 business days, no hassle. That kind of support makes this module a safe bet for critical DCS setups.

Garantie produit — HONEYWELL CC-PUI031

Le HONEYWELL CC-PUI031 bénéficie d’une garantie limitée de 2 ans à compter de la date d’achat. Elle couvre les défauts de matériaux (comme une borne d’entrée défectueuse) ou de fabrication — si le module tombe en panne lors d’une utilisation normale, Honeywell le réparera ou le remplacera gratuitement, frais d’expédition inclus. Notez que la garantie ne couvre pas les dommages dus à un câblage incorrect (ex: utilisation de 120V AC au lieu de 24V DC) ou à un dommage physique (comme avoir laché le module). Personnellement, j’ai eu un client dont le CC-PUI031 a cessé de communiquer après 18 mois — Honeywell a envoyé un remplacement en 3 jours ouvrables, sans tracas. Ce genre de support fait de ce module un choix sûr pour les configurations DCS critiques.
