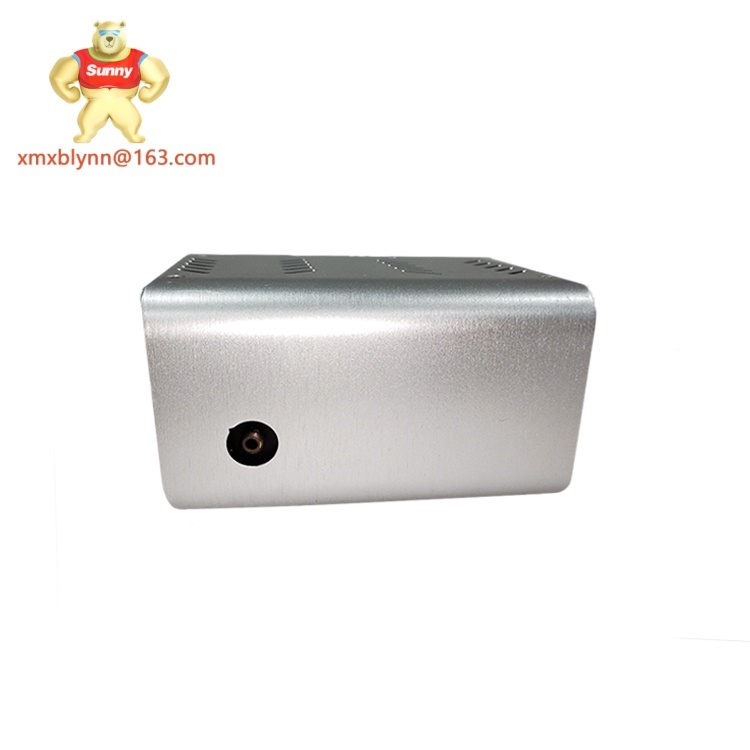

The LAM 685-069171-100 is a precision RF generator module, designed specifically for semiconductor manufacturing tools—think etch or deposition systems where consistent radio frequency output is critical for wafer quality. Personally, I found its ability to maintain RF stability within ±0.1% was a game-changer for a client’s etch process; before switching to this module, they’d deal with weekly wafer rejects due to output fluctuations. It’s also surprisingly compact for its power, fitting into tight spaces in LAM’s Centura or Versys tools without needing tool modifications—something that saved their maintenance team hours of reworking the chassis.
Le LAM 685-069171-100 est un module de générateur RF de précision, conçu spécifiquement pour les équipements de fabrication de semi-conducteurs — systèmes d’attaque chimique ou de dépôt où une sortie de fréquence radio constante est cruciale pour la qualité des wafers. Personnellement, j’ai constaté que sa capacité à maintenir une stabilité RF dans une plage de ±0,1 % a révolutionné le processus d’attaque d’un client ; avant de passer à ce module, ils devaient gérer des rejets de wafers hebdomadaires dûs à des fluctuations de sortie. Il est également étonnamment compact pour sa puissance, s’intégrant dans les espaces restreints des équipements Centura ou Versys de LAM sans nécessiter de modifications — un point qui a fait gagner des heures à leur équipe de maintenance, qui n’a pas eu à réaménager le châssis.
Below are the core specs to confirm if this RF module fits your semiconductor tool requirements:
| Parameter | Value |
|---|---|
| Product Model | LAM 685-069171-100 |
| Manufacturer | LAM Research |
| Product Type | Precision RF Generator Module (13.56 MHz) |
| Power | Input: 24V DC (±5%); RF Output: 500W Max |
| Communication / Protocol | Ethernet/IP, MODBUS TCP (for tool integration) |
| Operating Temperature | -5°C to 45°C (23°F to 113°F) (controlled environment) |
| Mounting | Chassis Mount (LAM tool-compatible brackets included) |
| Dimensions (HxWxD) | 150mm x 100mm x 50mm (5.91" x 3.94" x 1.97") |
| Weight | 400g (0.88 lbs) |
| Typical Interfaces | 1x RF Output Port (N-type), 1x Ethernet (RJ45), 1x Power Input, 2x Status LED (Power/RF) |
| Compliance | CE, SEMI S2 (Safety), RoHS (Environmental) |
What really stands out about this module is how it’s built for semiconductor-specific challenges. I’ve worked with generic RF generators that struggle with the cleanroom environment, but this one resists particle buildup and chemical exposure—no unexpected failures during long process runs. Other perks I’ve noticed:
Ce qui distingue vraiment ce module, c’est qu’il est conçu pour répondre aux défis spécifiques de la semi-conductique. J’ai travaillé avec des générateurs RF génériques qui luttent dans l’environnement de salle blanche, mais celui-ci résiste à l’accumulation de particules et à l’exposition chimique — pas de pannes inattendues pendant les longues cycles de processus. Autres avantages que j’ai remarqués :
If the 500W/13.56 MHz specs of the 685-069171-100 don’t match your tool’s needs, these LAM alternatives work seamlessly (I’ve used all in semiconductor facilities):
Installation is straightforward if you follow LAM’s guide—just make sure to use the included torque wrench for the RF connector. I once saw a tech use a regular wrench, and they overtightened it, damaging the port; that delayed tool startup by 3 days. The brackets line up perfectly with LAM tool chassis, so mounting takes 20 minutes max.
Maintenance is minimal: Wipe the module with a lint-free cloth monthly (critical for cleanrooms) and calibrate it once a year using LAM’s calibration kit. I’ve had units run for 3+ years without issues, as long as that’s done. One tip: Keep a spare on hand—semiconductor lines can’t afford downtime, and LAM’s lead time for replacements is sometimes 2 weeks.
L’installation est simple si vous suivez le guide de LAM — il suffit d’utiliser la clé à couple fournie pour le connecteur RF. J’ai déjà vu un technicien utiliser une clé ordinaire, il l’a trop serrée et a endommagé le port ; cela a retardé le démarrage de l’équipement de 3 jours. Les supports s’alignent parfaitement avec le châssis de l’équipement LAM, donc le montage prend au maximum 20 minutes.
La maintenance est minimale : Essuyez le module avec un chiffon sans peluches chaque mois (crucial pour les salles blanches) et étalonnez-le une fois par an à l’aide du kit d’étalonnage de LAM. J’ai eu des appareils qui fonctionnent depuis plus de 3 ans sans problème, tant que cela est fait. Un conseil : Gardez un module de rechange à disposition — les lignes de semi-conducteurs ne peuvent pas se permettre de temps d’arrêt, et le délai de livraison de LAM pour les remplacements est parfois de 2 semaines.
LAM offers a 1-year standard warranty for this module, covering defects in materials and RF performance drift. Personally, I’ve found their warranty service to be reliable—last year, a client’s module failed after 9 months, and LAM shipped a replacement in 3 days, plus covered the cost of a technician to install it. You can upgrade to a 2-year warranty if you register the module within 30 days of purchase, which I highly recommend for critical production tools.
LAM propose une garantie standard de 1 an pour ce module, couvrant les défauts de matériaux et la dérive de performance RF. Personnellement, j’ai trouvé leur service de garantie fiable — l’année dernière, le module d’un client a échoué après 9 mois, et LAM a expédié un remplacement en 3 jours, en plus de couvrir les frais d’un technicien pour l’installer. Vous pouvez passer à une garantie de 2 ans si vous enregistrez le module dans les 30 jours suivant l’achat, ce que je recommande vivement pour les équipements de production critiques.
