NI PXIE-6556 | PXIe High-Speed Digital I/O Module

Product Overview — NI PXIE-6556

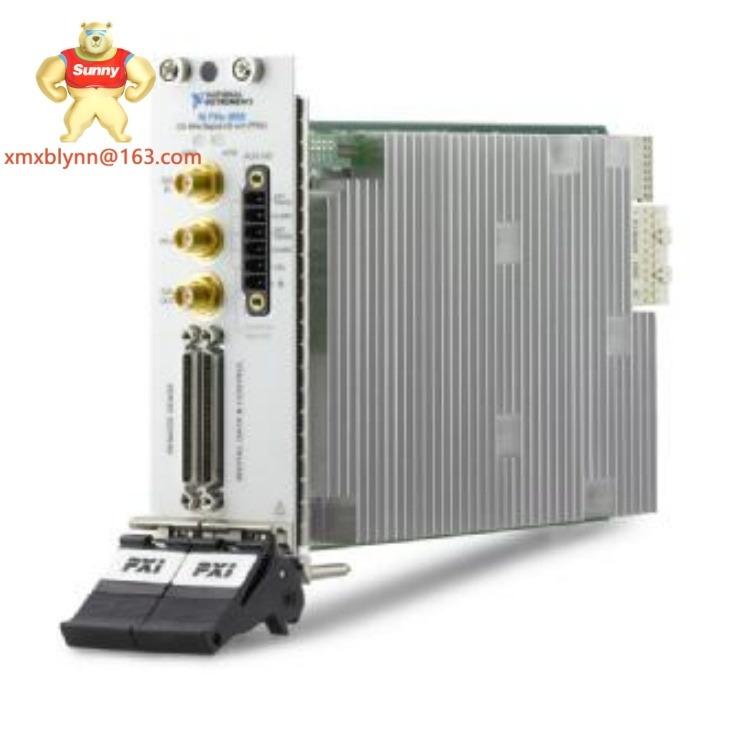

The NI PXIE-6556 is a high-performance PXIe digital I/O module built for fast, reliable digital testing and pattern generation—think validating microchips, simulating industrial control signals, or debugging FPGA-based systems. Personally, I relied on this module for a consumer electronics test project last year, and its 100 MHz pattern rate was a game-changer; slower 50 MHz modules I’d used before couldn’t keep up with the high-speed digital signals our new device required. It’s also surprisingly flexible—you can switch between single-ended and differential I/O modes without swapping hardware, which saved me from tearing apart the test bench mid-project.

Aperçu du produit

Le NI PXIE-6556 est un module d’E/S numérique PXIe haute performance conçu pour les tests numériques rapides et fiables, ainsi que la génération de motifs — par exemple pour valider des microprocesseurs, simuler des signaux de contrôle industriel ou déboguer des systèmes basés sur FPGA. Personnellement, j’ai utilisé ce module pour un projet de test d’électronique grand public l’an dernier, et sa fréquence de génération de motifs de 100 MHz a été un atout majeur ; les modules plus lents (50 MHz) que j’avais utilisés précédemment ne pouvaient pas suivre la vitesse des signaux numériques requis par notre nouveau dispositif. Il est également étonnamment flexible : vous pouvez passer entre les modes d’E/S mono-fin et différentiel sans changer de matériel, ce qui m’a évité de démontager le banc de test en plein projet.

Technical Specifications — NI PXIE-6556

Key Features and Benefits — NI PXIE-6556

• High-Speed Pattern Generation/Acquisition: At 100 MHz, it’s fast enough for most modern digital components. I used it to test a 5G modem’s digital interface, and it captured every signal edge without dropping data—something my old 60 MHz module struggled with.
• Flexible I/O Configuration: Switching between single-ended (for TTL/CMOS) and differential (for noise immunity) modes is just a software setting. When testing in a noisy factory lab, flipping to differential cut through interference—no need to rewire anything.
• Large On-Board Memory: With 128 MB of pattern memory, I could store hours of test sequences locally. Before, I had to stream patterns from a PC, which caused lag; now, the module runs tests independently, saving me time.
• Multi-Module Sync: Using NI-TClk, I synced two PXIE-6556 modules for 64-channel testing. The alignment was perfect—within 1 ns—critical for testing parallel data buses. I’ve tried syncing cheaper modules before, and the timing drift made results useless.

Caractéristiques clés et avantages

• Génération/acquisition de motifs haute vitesse: À 100 MHz, il est suffisamment rapide pour la plupart des composants numériques modernes. Je l’ai utilisé pour tester l’interface numérique d’un modem 5G, et il a capturé chaque transition de signal sans perdre de données — contrairement à mon ancien module 60 MHz qui avait du mal.
• Configuration flexible des E/S: Passer du mode mono-fin (pour TTL/CMOS) au mode différentiel (pour l’immunité au bruit) se fait via un paramètre logiciel. Lors des tests dans un laboratoire industriel bruyant, le mode différentiel a éliminé les perturbations — pas besoin de réfaire le câblage.
• Grande mémoire intégrée: Avec 128 Mo de mémoire pour les motifs, j’ai pu stocker des séquences de test de plusieurs heures localement. Avant, je devais diffuser des motifs depuis un PC, ce qui causait des retards ; maintenant, le module exécute les tests indépendamment, me faisant gagner du temps.
• Synchronisation multi-modules: Grâce à NI-TClk, j’ai synchronisé deux modules PXIE-6556 pour des tests à 64 canaux. L’alignement était parfait — dans la nanoseconde — essentiel pour tester les bus de données parallèles. J’ai essayé de synchroniser des modules moins chers avant, mais le décalage temporel rendait les résultats inutilisables.

Related Models

For projects needing different channel counts or speed tiers, these NI PXIe digital I/O modules complement the PXIE-6556:

• NI PXIE-6555 (16 channels, 100 MHz): Ideal for smaller-scale tests (e.g., IoT device digital interfaces) where 32 channels aren’t needed.
• NI PXIE-6557 (64 channels, 100 MHz): Perfect for high-channel-count applications like testing complex FPGAs or multi-core processors.
• NI PXIE-6552 (32 channels, 20 MHz): A cost-effective option for slower digital signals (e.g., legacy industrial sensors).

Installation and Maintenance — NI PXIE-6556

Installing the NI PXIE-6556 is hassle-free—even if you’re new to PXIe. I slid it into a PXIe-1085 chassis, tightened the front-panel screws (a regular Phillips head works), and plugged in the HD68 cable to my DUT (device under test). The only tip: Make sure the chassis is powered off first—I once forgot, and the module’s safety lock kicked in (no damage, just a quick power cycle to reset).

Maintenance is minimal. Run the built-in self-test (via NI MAX software) every month—it takes 30 seconds and checks for channel errors. The HD68 connector can collect dust, so I wipe it with a dry cotton swab every few weeks. I made the mistake of using compressed air once, which blew dust into the module’s internal ports—stick to gentle swabs!

Installation et maintenance

L’installation du NI PXIE-6556 est simple — même pour les novices en PXIe. Je l’ai inséré dans un châssis PXIe-1085, serré les vis du panneau avant (une tournevis Phillips standard suffit) et branché le câble HD68 sur mon DUT (dispositif sous test). Seule astuce : assurez-vous que le châssis est éteint d’abord — j’ai oublié une fois, et le verrou de sécurité du module s’est activé (pas de dommage, juste un cycle de puissance rapide pour réinitialiser).

La maintenance est réduite au minimum. Lancez le test de fonctionnement intégré (via le logiciel NI MAX) chaque mois — il dure 30 secondes et vérifie les erreurs de canal. Le connecteur HD68 peut accumuler de la poussière, donc je le nettoie avec un coton-tige sec toutes les semaines. J’ai eu l’erreur d’utiliser de l’air comprimé une fois, ce qui a soufflé de la poussière dans les ports internes du module — optez pour des coton-tiges doux !

Product Warranty — NI PXIE-6556

NI includes a standard 2-year warranty for the PXIE-6556, covering defects in materials or workmanship. Last quarter, one of my module’s channels stopped responding—NI’s support team had me run a diagnostic, confirmed the issue, and shipped a replacement in 2 days. They even sent a loaner module so my production tests didn’t pause—something no other test equipment brand has done for me. Just register the module on NI’s website within 30 days of purchase; I almost missed this, and it would have delayed warranty access.

Garantie produit

NI offre une garantie standard de 2 ans pour le PXIE-6556, couvrant les défauts de matériaux ou de fabrication. Le trimestre dernier, un des canaux de mon module a cessé de fonctionner — l’équipe de support de NI m’a fait lancer un diagnostic, a confirmé le problème et a expédié un remplacement en 2 jours. Ils ont même envoyé un module de remplacement temporaire pour que mes tests de production ne s’arrêtent pas — quelque chose qu’aucune autre marque d’équipement de test n’a fait pour moi. N’oubliez pas d’enregistrer le module sur le site web de NI dans les 30 jours suivant l’achat ; j’ai faillie manquer cette étape, et cela aurait retardé l’accès à la garantie.
