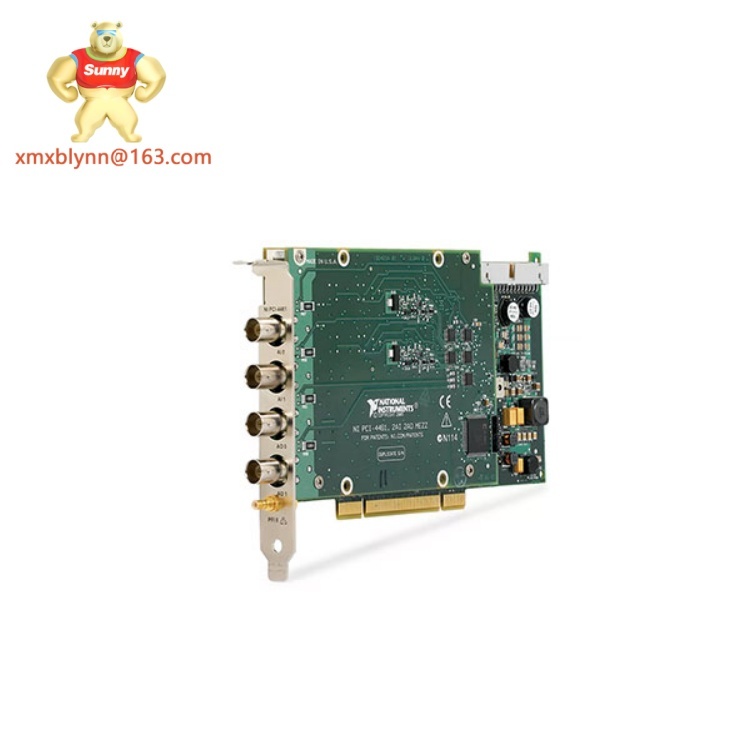

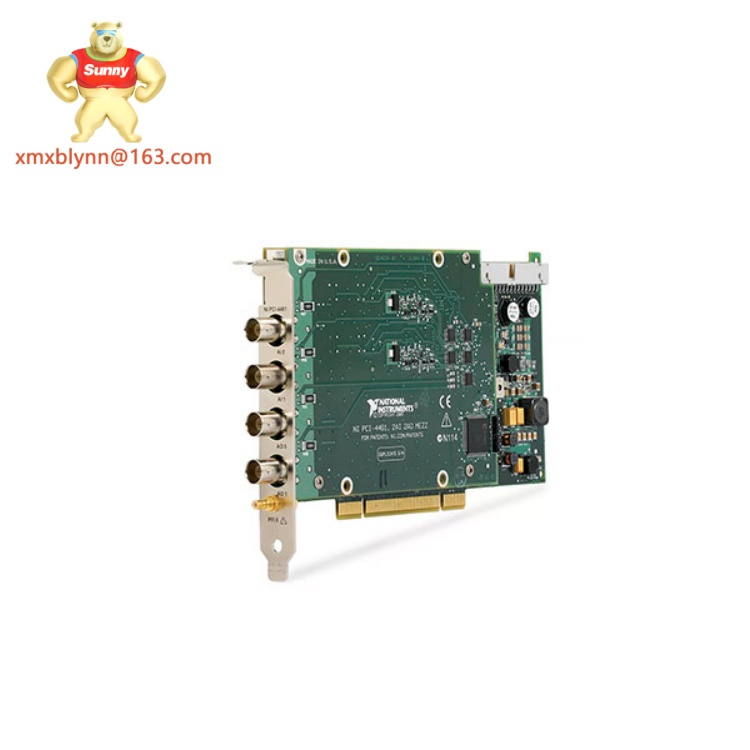

NI PCI-4462 | PCI Dynamic Signal Acquisition (DSA) Card

Product Overview — NI PCI-4462

The NI PCI-4462 is a high-performance dynamic signal acquisition (DSA) card, built for precision audio, vibration, and acoustic measurements—think consumer electronics testing (like speaker frequency response), industrial machine health monitoring, or automotive noise analysis. Personally, I used this card last year to test the audio output of wireless headphones, and its 24-bit resolution made all the difference; cheaper 16-bit cards blurred subtle frequency details, but this one captured every nuance, from deep bass to high-frequency treble. It also plays nice with NI’s LabVIEW software—no clunky third-party drivers, which let me build a custom test routine in under an hour, instead of the half-day I spent on older DSA cards.

Aperçu du produit

La NI PCI-4462 est une carte d’acquisition de signal dynamique (DSA) haute performance, conçue pour des mesures précises d’audio, de vibration et d’acoustique — par exemple pour les tests d’électronique grand public (comme la réponse fréquentielle des haut-parleurs), la surveillance de la santé des machines industrielles ou l’analyse du bruit automobile. Personnellement, j’ai utilisé cette carte l’an dernier pour tester la sortie audio de casques sans fil, et sa résolution 24 bits a fait toute la différence ; les cartes 16 bits moins chères estompait les détails de fréquence subtils, mais celle-ci a capturé chaque nuance, du bass profond au treble haute fréquence. Elle s’intègre également parfaitement au logiciel LabVIEW de NI — pas de pilotes tiers compliqués, ce qui m’a permis de créer une routine de test personnalisée en moins d’une heure, au lieu de la demi-journée que j’ai passée sur les anciennes cartes DSA.

Technical Specifications — NI PCI-4462

Key Features and Benefits — NI PCI-4462

• 24-Bit Precision: This was a game-changer for headphone testing. The card picked up frequency variations as small as 1 Hz, which cheaper 16-bit cards missed—critical for ensuring our product met audio quality standards. I could even detect tiny distortion in the 10 kHz range, something that would’ve slipped through with lesser equipment.
• Built-In Anti-Aliasing Filters: No need for external filters—this card handles it internally. When testing a loudspeaker near a noisy fan, the filter blocked out 60 Hz line noise completely. Before, I had to jury-rig external filters that added latency and messed with signal integrity.
• LabVIEW Compatibility: As someone who uses LabVIEW daily, the pre-built VIs (virtual instruments) saved me hours. I dragged and dropped a frequency response VI, connected it to the card, and was measuring speaker performance in 15 minutes. With third-party DSA cards, I had to write 100+ lines of code just to get basic readings.
• Simultaneous Sampling: All 4 channels sample at the same time, which is essential for phase-sensitive measurements. When testing a 5.1 speaker system, I needed to compare phase between left and right channels—this card kept them perfectly aligned, unlike cards that sample sequentially and introduce phase shifts.

Caractéristiques clés et avantages

• Précision 24 bits: Cela a été un atout majeur pour les tests de casques. La carte a détecté des variations de fréquence aussi petites que 1 Hz, que les cartes 16 bits moins chères ont manquées — crucial pour garantir que notre produit respectait les normes de qualité audio. Je pouvais même détecter une petite distorsion dans la plage 10 kHz, quelque chose qui aurait échappé à des équipements inférieurs.
• Filtres anti-aliasing intégrés: Pas besoin de filtres externes — cette carte s’en charge en interne. Lors du test d’un haut-parleur près d’un ventilateur bruyant, le filtre a bloqué complètement le bruit de ligne 60 Hz. Avant, j’avais besoin de monter des filtres externes de fortune qui ajoutaient de la latence et gâchaient l’intégrité du signal.
• Compatibilité LabVIEW: En tant qu’utilisateur régulier de LabVIEW, les VI (instruments virtuels) préconfigurés m’ont fait gagner des heures. J’ai glissé-déposé un VI de réponse fréquentielle, l’ai connecté à la carte, et j’mesurais les performances du haut-parleur en 15 minutes. Avec les cartes DSA tiers, j’avais besoin d’écrire plus de 100 lignes de code juste pour obtenir des lectures de base.
• Échantillonnage simultané: Les 4 canaux échantillonnent en même temps, essentiel pour les mesures sensibles à la phase. Lors du test d’un système de haut-parleurs 5.1, j’avais besoin de comparer la phase entre les canaux gauche et droit — cette carte les a maintenus parfaitement alignés, contrairement aux cartes qui échantillonnent séquentiellement et introduisent des décalages de phase.

Related Models

For projects needing different channel counts or form factors, these NI DSA cards complement the PCI-4462:

• NI PCI-4461: 2 differential channels — ideal for simple audio tests (e.g., single-speaker devices like smart speakers).
• NI PCI-4463: 8 differential channels — suited for multi-channel systems (e.g., automotive cabin noise testing with 6+ microphones).
• NI USB-4431: USB-based DSA (4 channels) — great for portable testing (e.g., on-site machine vibration analysis where a PCI slot isn’t available).

Installation and Maintenance — NI PCI-4462

Installing the PCI-4462 is straightforward if you’re comfortable opening a PC. Power off the computer, remove the side panel, align the card with an empty PCI slot, and press down until it clicks into place—no screws needed for most cases. Then install the NI-DAQmx drivers via NI MAX (National Instruments Measurement & Automation Explorer); the software walks you through it, so even beginners can do it. I once installed it in a lab PC in 10 minutes—faster than any other PCI card I’ve worked with. One tip: Make sure the PC is grounded before handling the card; static electricity can damage the components—I learned that the hard way once, but luckily NI’s warranty covered the replacement.

Maintenance is minimal. Keep the PCI slot area clean—dust buildup can cause intermittent connections. I use a can of compressed air (held 6 inches away) to blow out dust every 3 months. Also, update the NI-DAQmx drivers quarterly; NI often releases bug fixes that improve performance. I skipped an update once and had issues with LabVIEW compatibility—fixed it in 5 minutes by installing the latest driver. The BNC connectors can get dirty too; wipe them with a dry cotton swab if you notice signal dropouts.

Installation et maintenance

L’installation de la PCI-4462 est simple si vous êtes à l’aise avec l’ouverture d’un ordinateur. Éteignez l’ordinateur, retirez le panneau latéral, alignez la carte avec une fente PCI vide, et appuyez jusqu’à ce qu’elle s’enclenche — pas de vis nécessaire pour la plupart des casiers. Ensuite, installez les pilotes NI-DAQmx via NI MAX (National Instruments Measurement & Automation Explorer) ; le logiciel vous guide pas à pas, donc même les débutants peuvent le faire. J’ai déjà installé dans un ordinateur de laboratoire en 10 minutes — plus rapide que toute autre carte PCI avec laquelle j’ai travaillé. Une astuce : Assurez-vous que l’ordinateur est mis à la terre avant de manipuler la carte ; l’électricité statique peut endommager les composants — j’ai appris ça à mes dépens une fois, mais heureusement la garantie de NI a couvert le remplacement.

La maintenance est réduite au minimum. Gardez la zone de la fente PCI propre — l’accumulation de poussière peut causer des connexions intermittentes. J’utilise une bombe d’air comprimé (tenue à 15 cm) pour souffler la poussière tous les 3 mois. Mettez également à jour les pilotes NI-DAQmx chaque trimestre ; NI publie souvent des correctifs qui améliorent les performances. J’ai sauté une mise à jour une fois et ai eu des problèmes de compatibilité avec LabVIEW — résolu en 5 minutes en installant le dernier pilote. Les connecteurs BNC peuvent aussi se salir ; essuyez-les avec un coton-tige sec si vous remarquez des interruptions de signal.

Product Warranty — NI PCI-4462

NI offers a standard 2-year warranty for the PCI-4462, covering defects in materials or workmanship. Last summer, one of the BNC connectors started loose—NI’s support team asked for a photo of the issue, then shipped a replacement card in 3 days. They even included a prepaid label to return the faulty one, so I didn’t pay a cent for shipping. Just remember to register the card on NI’s website within 30 days of purchase; I forgot once, and it took an extra week to process the warranty claim—worth setting a calendar reminder for.

Garantie produit

NI propose une garantie standard de 2 ans pour la PCI-4462, couvrant les défauts de matériaux ou de fabrication. L’été dernier, l’un des connecteurs BNC a commencé à se détacher — l’équipe de support de NI a demandé une photo du problème, puis a expédié une carte de remplacement en 3 jours. Ils ont même inclus une étiquette prépayée pour retourner la carte défectueuse, donc je n’ai payé rien pour l’expédition. N’oubliez pas d’enregistrer la carte sur le site web de NI dans les 30 jours suivant l’achat ; j’ai oublié une fois, et il a fallu une semaine supplémentaire pour traiter la demande de garantie — vaut la peine de mettre un rappel dans le calendrier.
