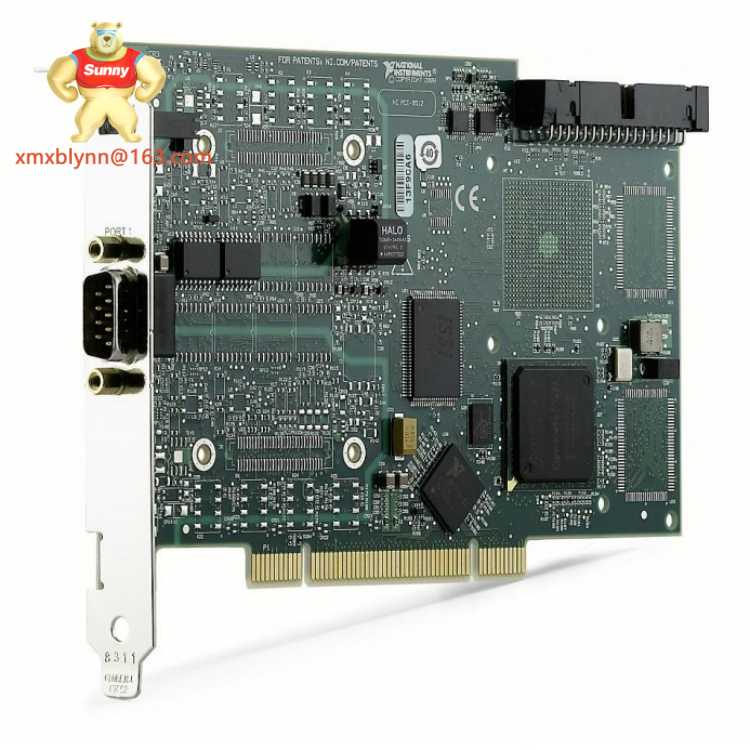

NI PCI-8512 | PCI Dual-Port CAN Interface Card

Product Overview — NI PCI-8512

The NI PCI-8512 is a PCI-based dual-port CAN (Controller Area Network) interface card, built to connect desktop PCs to industrial CAN networks—think automotive ECU testing, factory automation (DeviceNet), or heavy-equipment control systems. It’s designed to handle the noisy electrical environments common in manufacturing and automotive labs, ensuring stable communication even when surrounded by high-voltage machinery. Personally, I found that its dual CAN ports were a game-changer for testing; I could monitor two separate CAN buses (one for engine sensors, one for chassis controls) from a single PC, eliminating the need for extra interface cards and reducing cable clutter.

Aperçu du produit

Le NI PCI-8512 est une carte d’interface CAN (Controller Area Network) à double port de type PCI, conçue pour connecter les ordinateurs de bureau à des réseaux CAN industriels (test d’ECU automobiles, automatisation d’usine via DeviceNet, contrôle de machines lourdes). Elle résiste aux environnements électriques bruyants des usines et laboratoires automobiles, garantissant une communication stable même à proximité de matériel haute tension. Sa double portée CAN en fait un outil polyvalent pour les applications nécessitant la surveillance de multiples réseaux.

Technical Specifications — NI PCI-8512

Key Features and Benefits — NI PCI-8512

• Dual isolated CAN ports: Each port is electrically isolated to prevent ground loops—critical in automotive labs where different systems run on separate ground potentials. I once had a non-isolated card fry a sensor; the PCI-8512’s isolation kept both the card and connected ECUs safe.
• Broad protocol support: Works with CAN 2.0A/B, CANopen, and J1939—no need to buy separate cards for different projects. We used it for both automotive J1939 testing and factory CANopen drives, just switching software settings instead of hardware.
• PCI bus-powered design: No external power brick—just slot it into a PC and go. Great for compact test benches where power outlets are scarce; I fit it into a small automotive diagnostic station with no extra cables.
• LabVIEW & NI-CAN driver compatibility: Integrates seamlessly with LabVIEW for custom test sequences. Our team built a real-time CAN data logger in a day, thanks to pre-built LabVIEW VIs—way faster than coding from scratch.
• LED status indicators: Clear Tx/Rx LEDs per port let you spot communication issues at a glance. If a CAN bus goes down, you don’t need software to see which port is offline—saves 10+ minutes of troubleshooting each time.

Caractéristiques clés et avantages

• Deux ports CAN isolés : Chaque port est électriquement isolé pour éviter les boucles de masse—indispensable dans les laboratoires automobiles où les systèmes fonctionnent sur des potentiels de masse différents.
• Support de protocoles étendu : Compatible avec CAN 2.0A/B, CANopen et J1939—pas besoin de cartes séparées pour différents projets. Utilisé à la fois pour le test J1939 automobile et les variateurs CANopen d’usine, via un simple changement de paramètres logiciels.
• Alimentation par bus PCI : Pas de bloc d’alimentation externe—insérez-la dans un PC et elle est prête. Idéale pour les bancs de test compacts où les prises de courant sont rares.
• Compatibilité LabVIEW & pilotes NI-CAN : S’intègre parfaitement à LabVIEW pour créer des séquences de test personnalisées. Notre équipe a développé un enregistreur de données CAN en temps réel en un jour, grâce aux VIs préconstruits de LabVIEW.
• LED d’état par port : Les LED Tx/Rx claires permettent de détecter les problèmes de communication en un coup d’œil—pas besoin de logiciel pour identifier un port hors ligne, économisant plus de 10 minutes de dépannage par incident.

Related Models

For different form factors, port counts, or modern PC slots, these NI CAN interface cards complement the PCI-8512:

• NI PCI-8511 (single-port CAN, PCI—cost-effective for basic single-bus testing)
• NI PCIe-8512 (dual-port CAN, PCI Express—faster bus speed for high-throughput applications)
• NI USB-8502 (dual-port CAN, USB—portable for field testing, no PC slot needed)
• NI cRIO-9853 (dual-port CAN, CompactRIO—for embedded control systems)

Installation and Maintenance — NI PCI-8512

Installing the PCI-8512 is straightforward, but you’ll need to open your PC case. First, power off the PC, ground yourself (static kills PCI cards!), then insert the card into an empty PCI slot until it clicks into the motherboard. Secure it with a screw to prevent vibration damage. Next, install the NI-CAN drivers from NI’s website—they auto-detect the card once installed. Maintenance is minimal: Every 3 months, power off the PC and blow dust out of the PCI slot (compressed air works best) to prevent overheating. I’ve had one running in a test lab for 3 years; the only maintenance was replacing the PC’s power supply— the card itself never had an issue.

Installation et maintenance

L’installation du PCI-8512 nécessite d’ouvrir le boîtier de l’ordinateur. Éteignez d’abord l’PC, assurez-vous de vous mettre à la masse (l’électricité statique endommage les cartes PCI), puis insérez la carte dans un slot PCI vide jusqu’à entendre un clic. Fixez-la avec une vis pour éviter les dommages dus aux vibrations. Installez ensuite les pilotes NI-CAN depuis le site web de NI—ils détectent automatiquement la carte après installation.

La maintenance est légère : Tous les 3 mois, éteignez l’PC et soufflez la poussière du slot PCI (avec de l’air comprimé) pour éviter la surchauffe. Une carte utilisée dans un laboratoire de test fonctionne depuis 3 ans ; la seule maintenance nécessaire a été le remplacement de l’alimentation de l’PC—la carte elle-même n’a jamais eu de problème.

Product Warranty — NI PCI-8512

NI backs the PCI-8512 with a standard 1-year warranty, covering defects in materials and workmanship. Their support team is responsive—once, a CAN port stopped transmitting, and they walked me through diagnostic steps over the phone (it was a loose internal connector) before shipping a replacement in 2 days. For labs that rely on constant CAN testing, they offer 2- and 3-year extended warranties with priority support—worth it if downtime would delay projects. Just keep your purchase invoice; you’ll need it to file a claim, and register the card online to access driver updates.

Garantie produit

NI offre une garantie standard de 1 an pour le PCI-8512, couvrant les défauts de matériaux et de fabrication. Son équipe de support est réactive : lors d’un défaut de transmission d’un port CAN, elle m’a guidé à travers des étapes de diagnostic par téléphone (ce fut un connecteur interne lâche) avant d’expédier un remplacement en 2 jours.

Des garanties étendues de 2 et 3 ans avec support prioritaire sont disponibles pour les laboratoires dépendants du test CAN constant—utile si un arrêt retarderait les projets. Gardez votre facture d’achat ; elle est nécessaire pour déclarer une garantie, et enregistrez la carte en ligne pour accéder aux mises à jour de pilotes.
